I. Product Overview

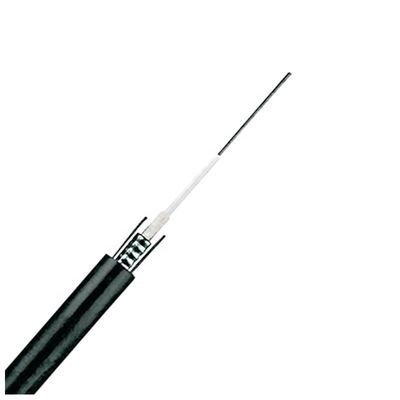

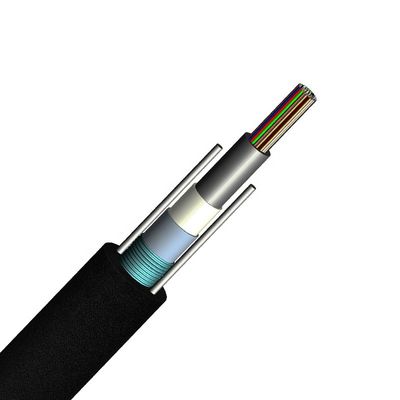

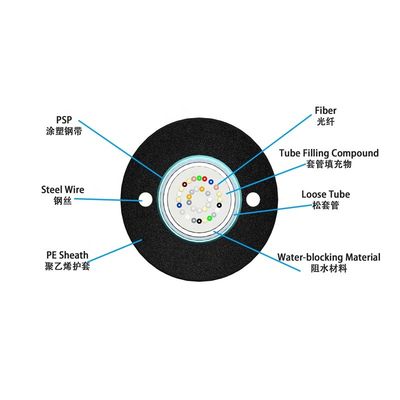

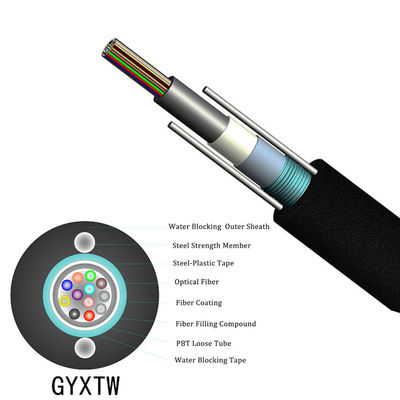

中央管の構造、2つの鋼線の強さの要素で、水満ちているゼリーのテープおよび鋼鉄テープ、そして組み込まれるPEの外の外装を妨げる混合物。
II.特徴
1. 低い分散および減少
2.繊維の余分な長さのための適切な設計、精密な制御および明瞭なより線加工ケーブルをするため
3. 優秀な機械および環境の特性
4.密集した構造および明度、適用範囲が広くおよびよいくねり抵抗力がある性能
5。小さいケーブルの直径を使って、self-supporting軽いケーブルの重量
6.実用温度:-40 | +60 C
管色は性質である。そして第1青からの管の開始の繊維色
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い |
| いいえ。 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤い | 黒い | 黄色 | 紫色 | ピンク | 水 |
| いいえ。 | 13 | 14 | 15 | 16 | 17 | 18 |
| 色 | 青いS100 | オレンジS100 | 緑S100 | ブラウンS100 | 灰色S100 | 白いS100 |
| いいえ。 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 赤いS100 | 性質S100 | 黄色いS100 | 紫色S100 | ピンクS100 | 水S100 |
指定
| SN | 項目 | 単位 | 価値 | ||
| 1 | 繊維のNO | 計算 | 4/6 | 8/12 | 24 |
| 2 | 管の直径 | 計算 | 2.2 | 2.4 | 3.2 |
| 3 | ケーブルの直径（±5%） | mm | 8.5 | 8.7 | 9.5 |
| 4 | ケーブルの重量（±10%） | kg/km | 72 | 74 | 87 |
| 5 | 短期張力 | N | 1500 | ||
| 6 | 短期クラッシュ | N/100mm | 1000 | ||
光ケーブルの特徴
取付けのための1 Min.の曲げ半径
| 空電 | 15のxケーブルの直径 |
| 動的 | 20のxケーブルの直径 |
2.Application温度
| 範囲操作 | - 40℃ | +60℃ |
| 取付け | -10℃ | +60℃ |
| 貯蔵/交通機関 | - 40℃~ +60℃ |
機械3.Main及び環境パフォーマンステスト
| 項目 | テスト方法 | 受諾の状態 |
| 引張強さIEC 60794-1-2-E1 | - 負荷:短期張力 - ケーブルの長さ:約50m - 塔載所要時間:1min |
- 繊維の緊張の£ 0.6% - 繊維の壊れ目無しおよび外装の損傷無し。 |
| クラッシュ テスト IEC 60794-1-2-E3 |
- 負荷:短期クラッシュ - 塔載所要時間:1min |
- 損失の変更の£ 0.1dB@1550nm - 繊維の壊れ目無しおよび外装の損傷無し。 |
光ファイバーの特徴
G652D繊維情報
| モード分野直径（1310nm） | 9.2mm±0.4mm |
| モード分野直径（1550nm） | 10.4mm±0.8mm |
| ケーブルで通信された繊維（lcc）の断ち切られた波長 | £1260nm |
| 1310nmの減少 | £0.36dB/km |
| 1550nmの減少 | £0.22dB/km |
| 1550nm （100つの回転、30mmの半径）の曲がる損失 | 1339nmへの範囲1288の£0.05dBの分散:£3.5ps/（nm•km） |
| 1550nmの分散 | £18ps/（nm•km） |
| ゼロ分散の波長の分散斜面 | £0.092ps/（nm2•km） |
