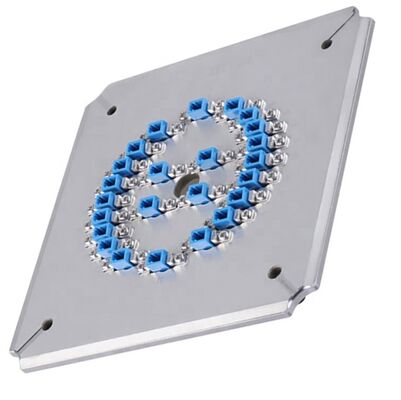

高効率の光ファイバーポーリングのためのステンレススチールS2316の24コアLC-APCポーリング装置
製品詳細
| 繊維の数: | 24 | 重さ: | 1.5KG |
|---|---|---|---|
| 寸法: | 174mm*174mm*26mm | コネクタの種類: | LC APC |
| 終り表面: | APC | フェルールの直径: | 1.25mm |
| 容量: | 24 ポジション | 挿入損失: | ≤0.20dB |
| リターンロス: | ≥60dB (PC) | 材料: | ステンレス鋼 |
| 正味重量: | 1.3キログラム | 総重量: | 1.5キログラム |
| 曲率半径: | 5-25mm | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | ||
| ハイライト |
24芯研磨治具,ステンレス S2316 光ファイバー研磨治具,高能率LC-APC研磨ホルダー |
||
製品説明
- 特別にLC/APCコネクタのために設計された
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルごとに 24, 36,または 48 つのコネクタを磨く
- 終面質の第一通過の出力は98%~100%に達する
- 各コネクタの独立圧縮を持つIPC構造
- APCの返却損失 ≥60dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を延長します

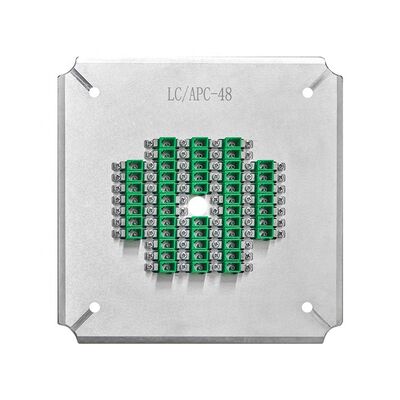

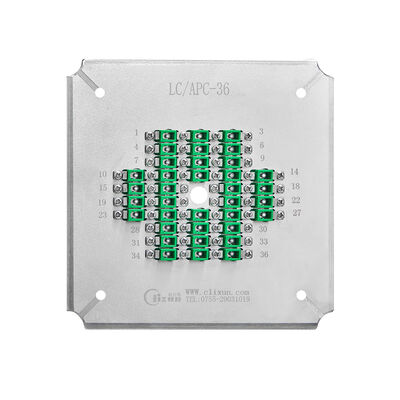

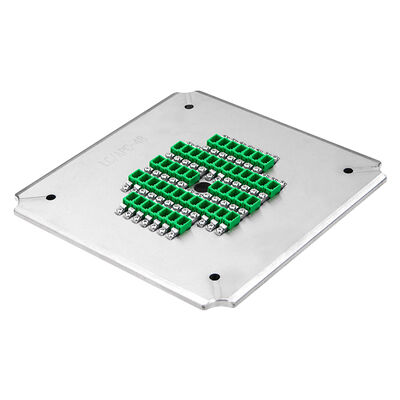

| モデル | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | LC APC | LC APC | LC APC |
| 末面 | APC | APC | APC |
| フェルル直径 | 1.25mm | 1.25mm | 1.25mm |
| 容量 | 24 ポジション | 36 ポジション | 48 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥60dB (PC) | ≥60dB (PC) | ≥60dB (PC) |
| 適用する | 組立されたLC APCコネクタを磨く | 組立されたLC APCコネクタを磨く | 組立されたLC APCコネクタを磨く |
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.3kg / 1.5kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
高精度 24 コア LC-APC 研磨治具は、リターンロス 60dB 以上、挿入損失 0.20dB 以下の優れた端面品質を実現します。耐摩耗性スチール構造、独立した圧縮のための IPC 構造、カスタマイズ可能なオプションが特徴です。簡単な操作で98～100%の初回通過歩留まりを実現します。
