Name: 効率的な12コネクタSCPC磨き具 硬化ステンレススチールS136 100% 3Dパス率
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: SC/PC
Price: 192.53 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

正味重量: 0.5kg

材料: ステンレス鋼を堅くしなさい

寸法: 110*5mm

繊維の数: 12

3D合格率: 100%

挿入損失: ≤0.20dB

リターンロス: ≧55dB (PC)、≧60dB (APC)

鋼の種類: S2316

コネクタの種類: SC、FC、ST、LC

干渉率: ≥98%

ファーストパスの歩留まり: 100%

曲率半径: 5-25mm (UPC)、5-12mm (APC)

頂点オフセット: 0～50μm

繊維の高さ: -100～+50μm

角度: 8.00+/-0.50° (APC)

ハイライト:

12 コネクタ研磨治具

硬化ステンレス鋼 S136 光ファイバー研磨治具

3D合格率100％ファイバー研磨ホルダー

基本情報

起源の場所: 広東省、中国

ブランド名: chuanglixun

モデル番号: SC/PC

お支払配送条件

ギャラリー

効率的な12コネクタSCPC磨き具硬化ステンレススチールS136 100% 3Dパス率

製品の説明

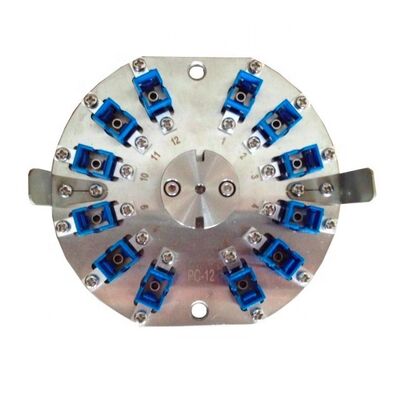

効率的な光ファイバー 12コネクタ SC PC 磨き具

この高性能のファイバー磨き装置/ジグは,光ファイバーパッチコードの生産のために例外的な安定性と表面品質を提供します.耐磨ステンレス鋼S136から製造され,使用寿命が延長されるこの装置は,SC PC (UPC) 接続器の磨きのために設計されており,FC,ST,LC,および他の接続器のタイプにカスタマイズすることができます.

主要な特徴

SC PC (UPC) のコネクタを磨くために特別に設計された
高効率 - 一回のサイクルで12個のコネクタを磨く
費用対効果の高い磨き作業のための交換可能なホルダー
各コネクタの独立圧縮を持つIPC構造
特殊な性能: APC回帰損失 ≥60dB,UPC回帰損失 ≥55dB,挿入損失 ≤0.20dB (典型)
端面品質の100%の初合格収量

テクニカル仕様

産地	中国
ブランド名	チュアンリクソン
タイプ	光ファイバーの磨き用ジグ
繊維数	12 ポジション
適用する	FTTH,光ファイバーパッチコードの生産
サイズ	110*5mm
特徴	耐磨性,耐腐蝕性,長寿命
材料	硬化ステンレス鋼 S136
体重	0.5kg
パッケージ	クッションと紙箱
MOQ	1PCS

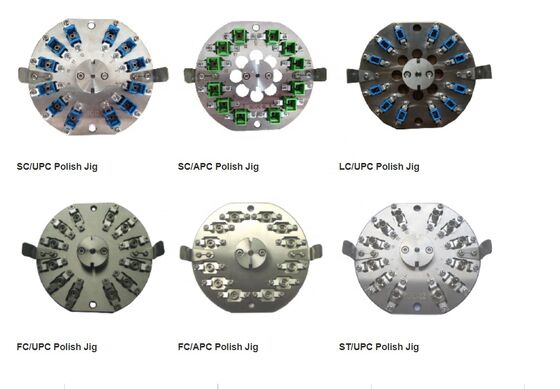

推奨モデル

磨き性能の結果

磨いたコネクタ・フェルール・フェイス

高品質の末面の磨き白い斑点や傷痕がない. 繊維の縁は最適な性能のためにはっきり見える.

挿入損失とリターン損失のテスト結果

コネクタタイプ	SM/UPC	SM/APC	MM/UPC
挿入損失	≤0.20dB	≤0.20dB	≤0.50dB
返済損失	≥55dB	≥60dB	≥30dB

ジオメトリ試験結果

パラメータ	UPC基準	APC 基準
曲線の半径	5-25mm	5~12mm
アペックスオフセット	0〜50μm	0〜50μm
繊維の高さ	-100~+50μm	-100~+50μm
角度	n/a	8.00+/-0.50°

製造者のプロフィール

シェンゼン・チュアンリクソン光電子機器株式会社 (Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.) は,2010年に設立され,研究開発,生産,販売後サービスと技術サービス高品質の製品,包括的な販売後サポート,そして光ファイバーコネクタの生産課題のための無料の技術支援を提供します.
