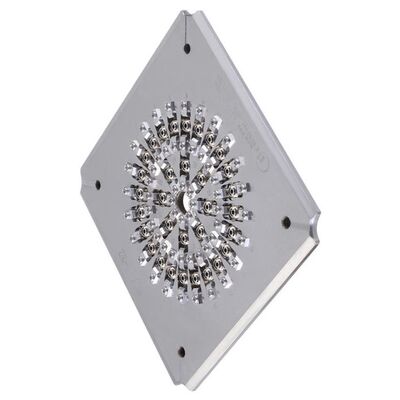

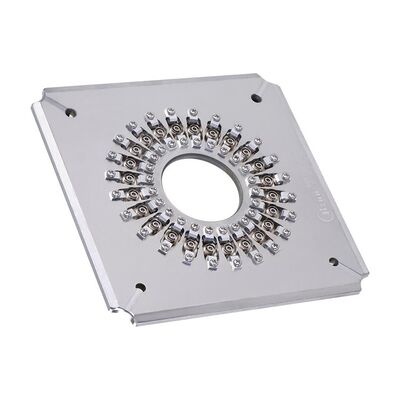

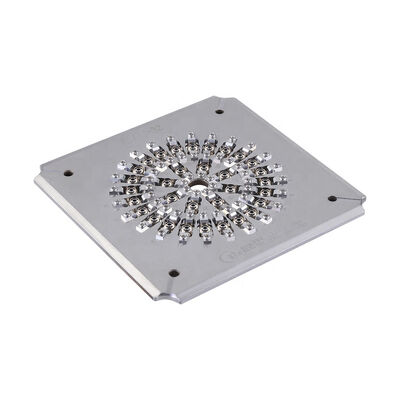

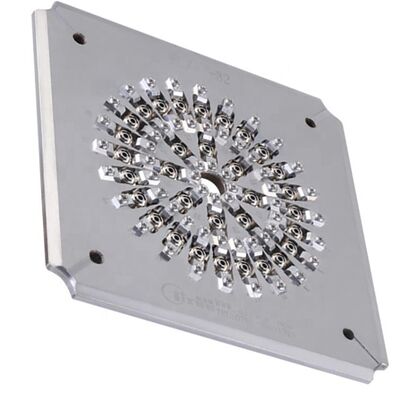

硬化ステンレス鋼 S136 32 高品質の磨いた端面のためのコアコネクタ 磨き装置
製品詳細
| 重さ: | 1.3kg | 材料: | 焼入れステンレス鋼 s136 |
|---|---|---|---|
| 寸法: | 174mm×174mm×5.1mm | 繊維の数: | 32 |
| フェルールの直径: | 2.5mm | 容量: | 32 ポジション |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB (PC) |
| 曲率半径: | 5-25mm | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | 角度: | 8.00+/-0.50° |
| 終り表面: | パソコン | コネクタの種類: | FCのPC |
| 正味重量: | 1.5キログラム | ||
| ハイライト |
焼入れステンレス鋼 S136 研磨治具,32芯コネクタファイバー研磨治具,高品質端面研磨光ファイバー研磨ホルダー |
||
製品説明
- 特別にFC/PCコネクタのために設計された
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルあたり最大24,32,または36個のコネクタを磨く
- 終面質の第一通過出産率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉通過率 ≥98% (通常,IEC規格では100%)
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 使用寿命を延長するための交換可能なアクセサリー
| モデル | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 適用する | 組み立てたFCPCコネクタを磨き | 組み立てたFCPCコネクタを磨き | 組み立てたFCPCコネクタを磨き |
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| 違う 違う | パラメータ | UPC基準 | APC 基準 |
|---|---|---|---|
| 1 | 曲線の半径 | 5-25mm | 5~12mm |
| 2 | アペックスオフセット | 0〜50μm | 0〜50μm |
| 3 | 繊維の高さ | -100~+50μm | -100~+50μm |
| 4 | 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
32 コア FC UPC ファイバー研磨治具は、挿入損失 0.20dB 以下、反射損失 55dB 以上の高品質の端面を実現します。耐久性を高めるために硬化ステンレス鋼で作られており、サイクルごとに 32 個のコネクタを初回通過歩留まり 98 ～ 100% で研磨します。カスタムオプションも利用可能。
