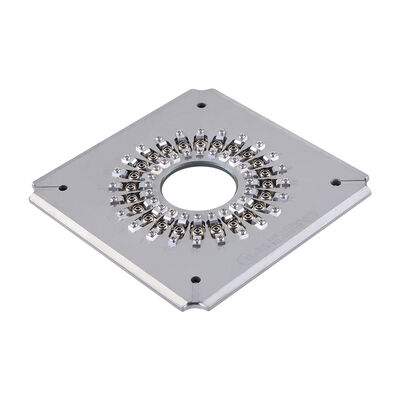

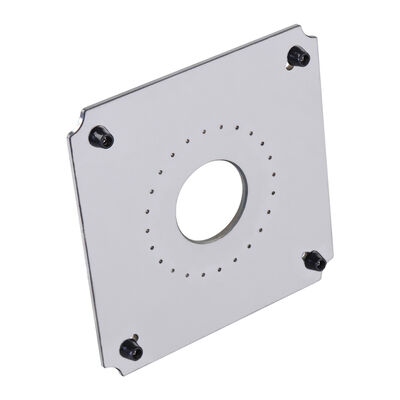

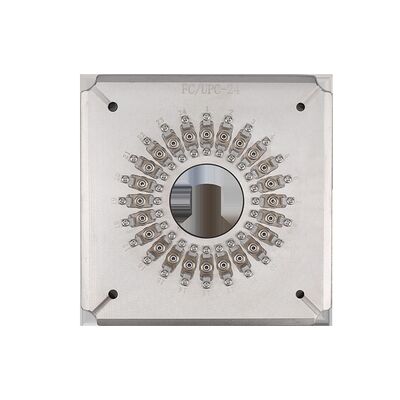

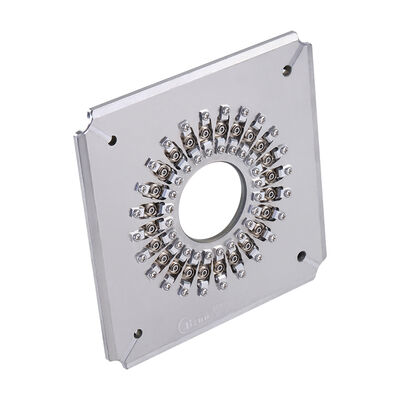

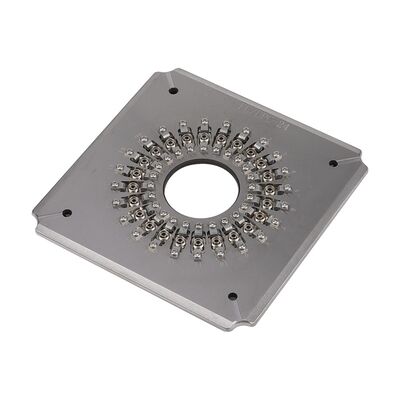

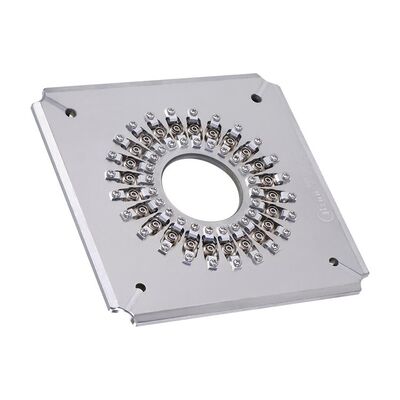

24 ポートFC UPC 高効率のコネクタ・ポーリング用の硬化ステンレス鋼S136の光ファイバー・ポーリング・ジグ
製品詳細
| 材料: | 焼入れステンレス鋼 s136 | 寸法: | 174mm×174mm×5.1mm |
|---|---|---|---|
| 重さ: | 1.2KG | 繊維の数: | 24 |
| コネクタの種類: | FCのPC | 終り表面: | パソコン |
| フェルールの直径: | 2.5mm | 容量: | 24 ポジション |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB (PC) |
| 曲率半径: | 5-25mm | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | 角度: | 8.00+/-0.50° |
| ファーストパスの歩留まり: | 98%～100% | ||
| ハイライト |
24ポート研磨治具,硬化ステンレス鋼 S136 光ファイバー研磨治具,高能率研磨ホルダー |
||
製品説明
- 特別にFC/PCコネクタ用に設計された
- シンプルで柔軟な操作で簡単にジグ変更
- 高効率: サイクルあたり最大24,32,または36個のコネクタを磨く
- 終面質の第一通過出産率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉通過率 ≥98% (IEC標準では典型的には100%)
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 延長使用寿命のための交換可能なアクセサリー
| パラメータ | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,類似機器 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
無料のオートメントを入手してください
製品のハイライト
高効率ファイバーコネクタ研磨用の 24 ポート FC UPC 研磨治具。防錆硬化ステンレス鋼製で、挿入損失 0.20dB 以下、反射損失 55dB 以上の優れた性能を実現します。カスタマイズ可能なオプションが利用可能。
