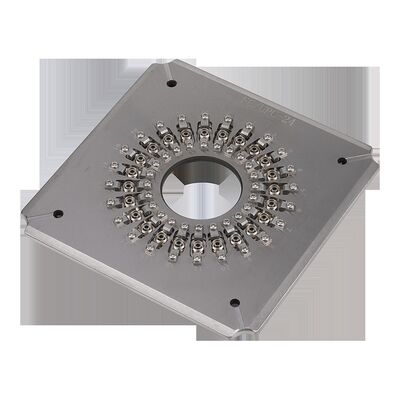

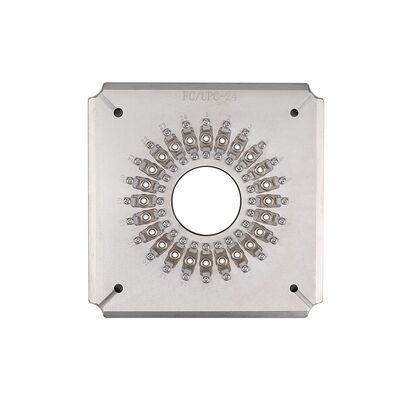

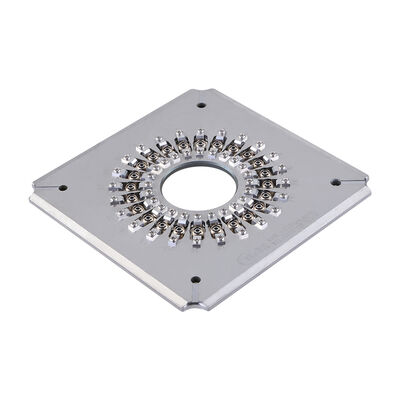

24ポートの光ファイバーポリシングジグと2.5mmのフェルルホルダーとステンレス鋼S136 FTTH使用のための建設
製品詳細
| 材料: | ステンレス鋼 S136 | 寸法: | 174mm×174mm×26mm |
|---|---|---|---|
| 重さ: | 1.2KG | 繊維の数: | 24 |
| フェルールホルダーサイズ: | 2.5mm | コネクタの種類: | FCのPC |
| 終り表面: | パソコン | フェルールの直径: | 2.5mm |
| 容量: | 24 ポジション | 挿入損失: | ≤0.20dB |
| リターンロス: | ≥55dB (PC) | 磨く効率: | 初回通過歩留まり98%～100% |
| 干渉通過率: | ≥98% | 適切なマシン: | CLX-02E、精工技研 SFP-550 |
| 正味重量: | 1.5キログラム | ||
| ハイライト |
ステンレス S136 研磨治具,24ポート光ファイバー研磨治具,2.5mmフェルールホルダー 研磨ホルダー |
||
製品説明
高精度2.5mmフェルルホルダー 174×174×26mm,FTTHアプリケーションのために特別に設計.耐久性のあるステンレス鋼S136で長持ち性能のために構築.
この高安定性の繊維磨き装置は,卓越した表面品質と精度を保証します. 耐熱処理により使用寿命を延長するために,硬化鋼S2316から製造されています.SC を含む様々なコネクタタイプと互換性FC,ST,LC,カスタム構成が可能です.
- 特別にFC/PCコネクタ用に設計された
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルあたり最大24,32,または36個のコネクタを磨く
- 終面質の初回出産率は98~100%に達する
- 各コネクタの独立圧縮を持つIPC構造
- 干渉通過率 ≥98% (通常,IEC規格では100%)
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 使用寿命を延長するための交換可能なアクセサリー
| モデル | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 適用する | 組み立てたFCPCコネクタを磨き | ||
| 材料 | ステンレス鋼 | ||
| 尺寸 (L×W×H) | 174×174×26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,類似機器 | ||
高品質の表面磨き 白い斑点や傷痕のない 透明な繊維縁の可視性
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
深?? チュアンリクソン光電子機器株式会社 (Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd) は,2010年に設立され,研究開発,生産,販売後のサービス,技術サービス高品質の製品,包括的な販売後サポート,そしてファイバーコネクタ生産の課題に無料の技術支援を提供します.
私たちは工場です
最低注文量は1個です.
ええ,サンプルを提供します.
DHLまたはFedExで 4-6日以内に送ります. 注文量に応じて調整されます.
T/TとT/Lを含む事前支払いまたは複数の支払い方法
1年間の保証で無料修理 (消耗品を除く). 保証後,アクセサリーはコストで提供されます.
はい,私たちは顧客の要求に応じてカスタマイズされたサービスを提供します.
製品のハイライト
FTTH用の24ポートFC/UPCファイバー研磨治具。耐久性に優れた硬化ステンレス鋼S136製。 98 ～ 100% の初回通過歩留まり、≤0.20dB の挿入損失、≧55dB のリターンロスでサイクルごとに 24 個のコネクタを研磨します。カスタムオプションも利用可能。
