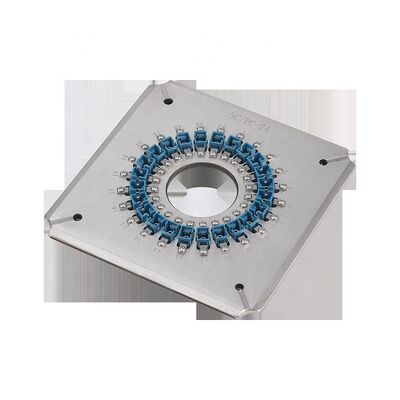

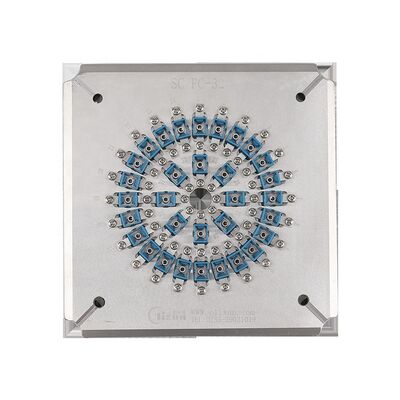

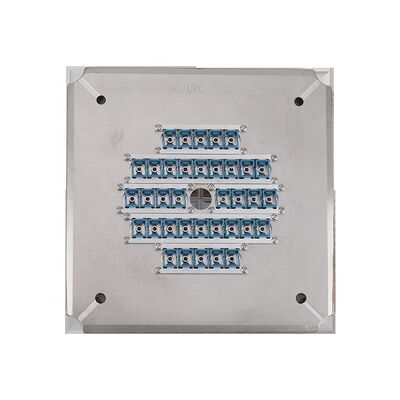

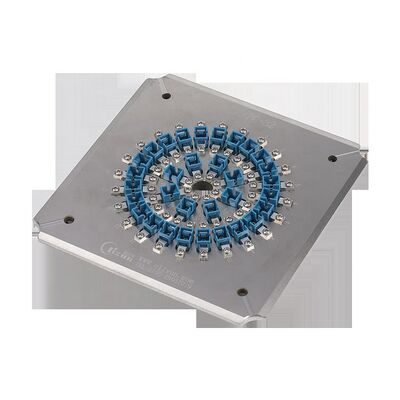

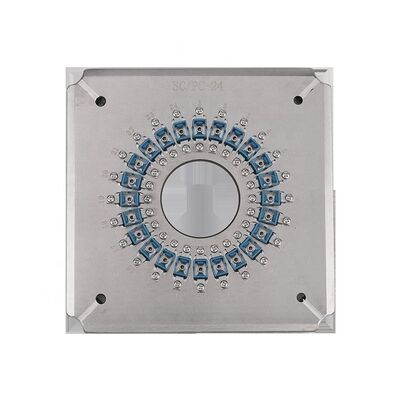

硬化ステンレス鋼 S136 24 32 36 ポートと挿入損失 ≤0.20dB の光ファイバーポーリングジグ SC UPC コネクタ
製品詳細
| 材料: | 焼入れステンレス鋼 s136 | サイズ: | 174mm×174mm×26mm |
|---|---|---|---|
| 正味重量: | 1.5KG | 繊維の数: | 24、32、36 |
| 挿入損失: | ≤0.20dB | リターンロス: | ≧55dB (PC)、≧60dB (APC) |
| フェルールの直径: | 2.5mm | 容量: | 24極、32極、36極 |
| 終り表面: | パソコン | 曲率半径: | 5-25mm (UPC)、5-12mm (APC) |
| 頂点オフセット: | 0～50μm | 繊維の高さ: | -100～+50μm |
| 角度: | 8.00+/-0.50° (APC) | ファーストパスの歩留まり: | 98%～100% |
| 干渉通過率: | ≥98% | ||
| ハイライト |
焼入れステンレス鋼 S136 研磨治具,24 32 36ポート光ファイバー研磨治具,挿入損失 ≤0.20dB SC UPC 研磨ホルダー |
||
製品説明
- 簡単にジグ交換可能なSC/PCコネクタのために特別に設計された
- 高効率: サイクルごとに 24, 32,または 36 つのコネクタを磨く
- 最初のパス出産は,最終面の品質のために98-100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 優れた性能: APC回帰損失 ≥60dB,UPC回帰損失 ≥55dB
- 挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を延長します
- SC,FC,ST,LCコネクタ用のカスタム構成
| モデル | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | SC PC | SC PC | SC PC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (APC) | ≥55dB (APC) | ≥55dB (PC) |
| 材料 | ステンレス鋼 S136 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
無料のオートメントを入手
製品のハイライト
耐久性を高める硬化 S136 鋼を使用した高効率 SC/PC ファイバー研磨治具。 1 サイクルあたり 24 ～ 36 個のコネクタを初回通過歩留まり 98 ～ 100% で研磨します。 IEC規格に適合: ≤0.20dBの挿入損失、≥55dBのリターンロス。 SC/FC/ST/LCコネクタ用にカスタマイズ可能。
