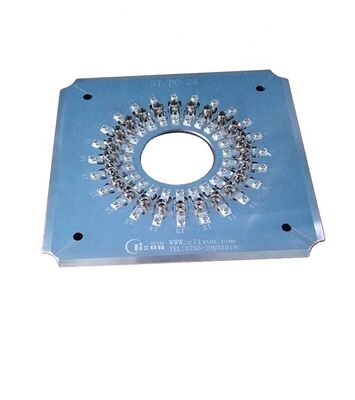

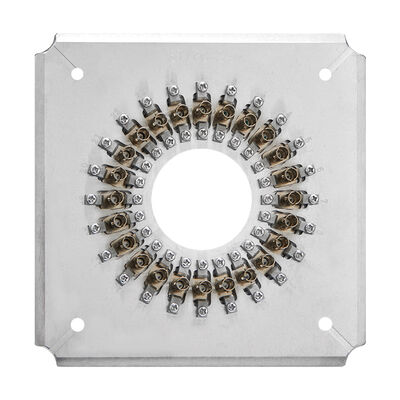

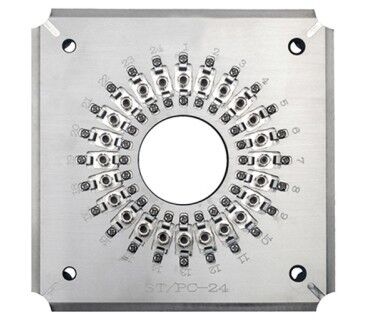

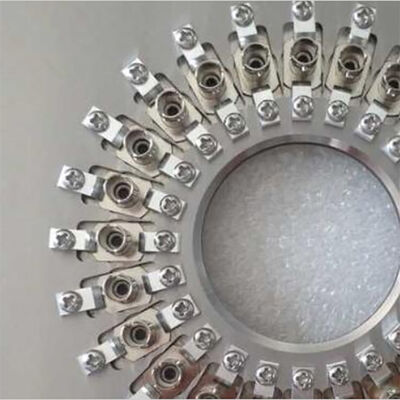

ST 光ファイバー 24/32 コンネクタ 磨き具 硬化ステンレス鋼 S136 高効率と挿入損失 ≤0.20dB
製品詳細
| 材料: | 焼入れステンレス鋼 s136 | サイズ: | 174mm×174mm×26mm |
|---|---|---|---|
| 正味重量: | 1.2KG | 繊維の数: | 24,32 |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB (PC) |
| フェルールの直径: | 2.5mm | 容量: | 24極、32極 |
| 終り表面タイプ: | PC、APC | 曲率半径: | 5-25mm (UPC)、5-12mm (APC) |
| 頂点オフセット: | 0～50μm | 繊維の高さ: | -100～+50μm |
| 角度: | 8.00+/-0.50° (APC) | 総重量: | 2.0キログラム |
| 適切なマシン: | CLX-02E、精工技研 SFP-550 | ||
| ハイライト |
焼入れステンレス鋼 S136 研磨治具,24/32 コネクタをワンサイクル光ファイバー研磨治具に搭載,挿入損失 ≤0.20dB ST コネクタ研磨ホルダー |
||
製品説明
- 特別にST-PCコネクタのために設計された
- シンプルで柔軟な操作でジャグを簡単に変更
- 高効率: 1 サイクルで最大 24 つまたは 32 つのコネクタを磨く
- 最終面の品質の初合格率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉 ≥98% (通常 IEC 標準の 100%) で合格率
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を延長します
- 耐久性のために高品質の硬化鋼S136から作られています
- SC,FC,ST,LCコネクタのためのジグとカスタムデザインで利用可能
| モデル | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | ST PC | ST PC | ST APC |
| 末面 | PC | PC | APC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 26 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥60dB (APC) |
| 適用する | 組立されたSTPC接続器を磨く | 組立されたSTPC接続器を磨く | 組立されたST APC接続器を磨く |
| 材料 | ステンレス鋼 S136 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| 違う 違う | パラメータ | UPC基準 | APC 基準 |
|---|---|---|---|
| 1. | 曲線の半径 | 5-25mm | 5~12mm |
| 2. | アペックスオフセット | 0〜50μm | 0〜50μm |
| 3. | 繊維の高さ | -100~+50μm | -100~+50μm |
| 4. | 角度 | n/a | 8.00+/-0.50° |
2010年に設立された深?? チュアンリクソン光電子機器株式会社 (Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd) は,研究開発,生産,通信機器を統合する光通信機器会社です.販売後サービスと技術サービス. 私たちは高品質の製品を販売し,良い販売後のサービスを提供するだけでなく,私たちの顧客に無料の技術サポートを提供します.光ファイバーコネクタの製造で発生する技術上の問題について効果的な解決策を提供します
製品のハイライト
ST 光ファイバ研磨治具は、1 サイクルあたり最大 32 個の ST-PC コネクタを、挿入損失 0.20dB 以下、反射損失 55dB 以上で研磨します。耐久性に優れた硬化S136鋼製。 98 ～ 100% の高い初回パス収率。 2 年間の保証、MOQ 1 個。
