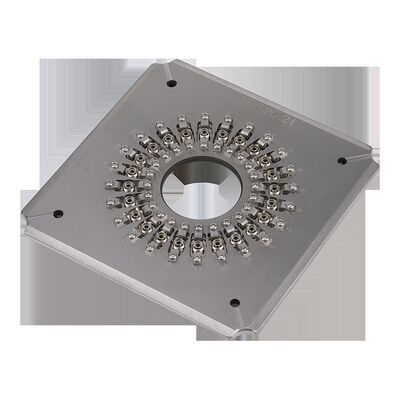

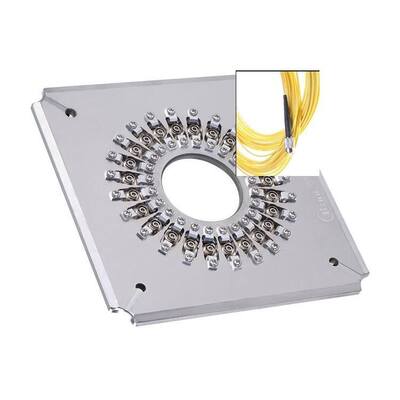

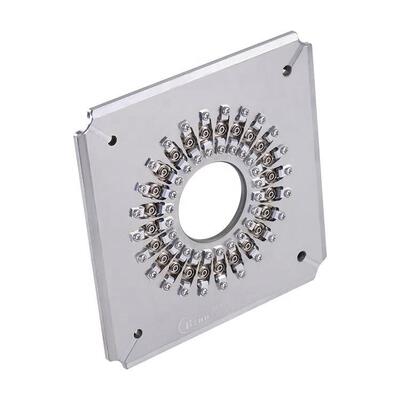

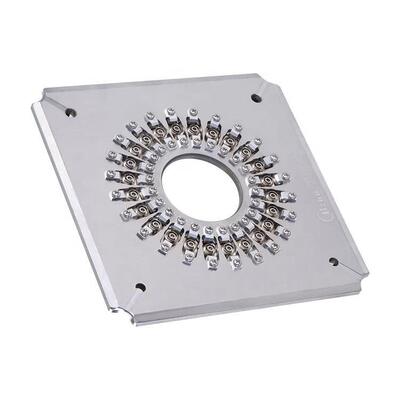

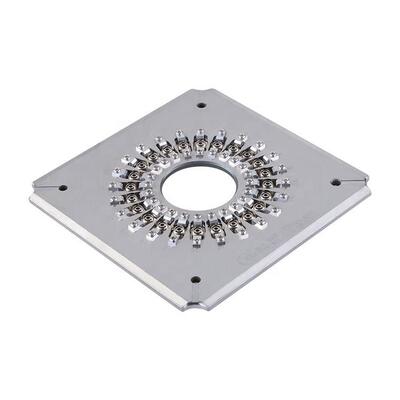

ステンレス鋼 S136 FC 24/32/36 コンネクタ 容量と独立圧縮 IPC 構造
製品詳細
| コネクタの種類: | FC UPC | 終り表面: | UPC |
|---|---|---|---|
| フェルールの直径: | 2.5mm | 容量: | 24/32/36 ポジション |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB (UPC) |
| 材料: | ステンレス鋼 | 寸法: | 174×174×26mm |
| 正味重量: | 1.3 kg | 総重量: | 1.5kg |
| 適切なマシン: | CLX-02E、SFP-550 | APCリターン・ロス: | ≥60db |
| MM挿入損失: | ≤0.50dB | MM リターンロス: | ≧30dB |
| 曲率半径: | 5-25mm (UPC)、5-12mm (APC) | ||
| ハイライト |
ステンレス S136 研磨治具,24/32/36 コネクタ容量光ファイバー研磨治具,独立圧縮IPC構造 FC UPC研磨ホルダー |
||
製品説明
- 特別にFC/UPC (PC) コンネクタ用に設計された
- シンプルで柔軟な操作で簡単なジグ変更
- 高効率の磨き: サイクルあたり24,32,または36個のコネクタ
- 98%~100% 終面質の第一通過出力
- 各コネクタの独立圧縮を持つIPC構造
- ≥98%の合格率 (IEC標準の典型100%)
- APC回帰損失 ≥60dB,UPC回帰損失 ≥55dB
- 挿入損失 ≤0.20dB (典型)
- 延長使用寿命のための交換可能なアクセサリー
- SC,FC,ST,LCコネクタ用のカスタムデザイン
| モデル | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FC UPC | FC UPC | FC UPC |
| 末面 | UPC | UPC | UPC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (UPC) | ≥55dB (UPC) | ≥55dB (UPC) |
| 適用する | 磨き合わせたFCUPC接続器 | 磨き合わせたFCUPC接続器 | 磨き合わせたFCUPC接続器 |
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 (kg) | 1.3kg / 1.5kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 収益損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
高効率の FC/UPC ファイバー研磨治具は、1 サイクルあたり最大 36 個のコネクタを初回通過歩留まり 98 ～ 100% で研磨します。耐久性のあるステンレス鋼で作られており、低い挿入損失 (≤0.20dB) と高いリターンロス (≥55dB) を保証します。修理可能なデザインとカスタム オプションが利用可能です。
