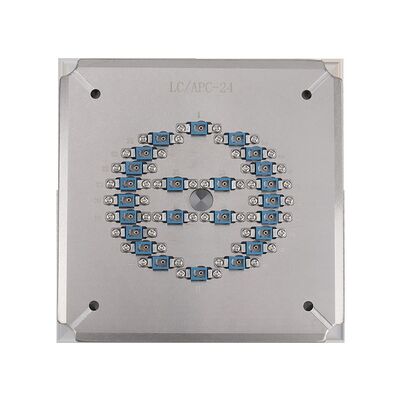

高効率の光ファイバーポーリングのためのステンレススチールS136のユニバーサルLC APC24ポジションポーリング装置
製品詳細
| コネクタの種類: | LC APCコネクタ | 総重量: | 2 kgs |
|---|---|---|---|
| パッケージの寸法: | 220*220*100mm | 最大容量: | LC APC コネクタ用 24 極 |
| 寸法: | 174*174*26mm | 材料: | ステンレス鋼 S136 |
| フェルールの直径: | 1.25mm | 挿入損失: | ≤0.20dB |
| リターンロス: | ≥60dB (UPC) | 正味重量: | 1.3キログラム |
| 曲率半径: | 5-25mm (UPC)、5-12mm (APC) | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | 角度: | 8.00+/-0.50° (APC) |
| ファーストパスの歩留まり: | 98%～100% | ||
| ハイライト |
24 ポジション研磨治具,ステンレス S136 光ファイバー研磨治具,高効率LC APC研磨ホルダー |
||
製品説明
この高安定性繊維磨き装置/ジグは,LC APCコネクタのための卓越した表面品質を提供します. 延長使用寿命のために熱処理された硬化鋼S2316から製造されています.この精密ツールSCのためにカスタマイズすることができますFC,ST,LC,および他のコネクタタイプは,顧客の要求に応じて.
- 特別にLC/APCコネクタのために設計された
- シンプルで柔軟な操作で簡単にジグ変更
- 高効率: サイクルあたり最大24,36,または48コネクタを磨く
- 終面質の第一通過出産率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉通過率 ≥98% (通常,IEC規格では100%)
- 性能: APC回帰損失 ≥60dB,UPC回帰損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 延長使用寿命のための交換可能なアクセサリー
- 高品質の熱処理された硬化鋼の建築物

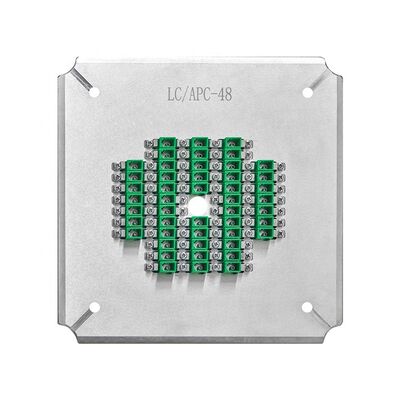

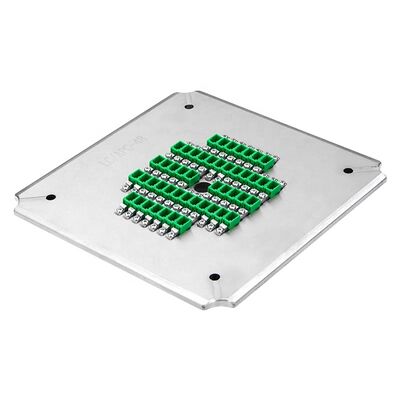

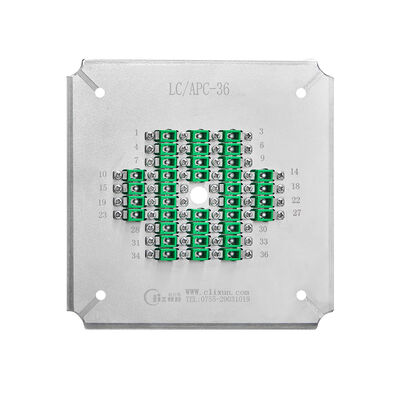

| モデル | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | LC-APC | LC-APC | LC-APC |
| 末面 | APC | APC | APC |
| フェルル直径 | 1.25mm | 1.25mm | 1.25mm |
| 容量 | 24 ポジション | 36 ポジション | 48 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥60dB (UPC) | ≥60dB (UPC) | ≥60dB (UPC) |
| 適用する | 組立されたLC APCコネクタを磨く | ||
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.3kg / 1.5kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
高品質の表面の磨き 白い斑点も 傷もなく 繊維の辺がはっきり見えます
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
シェンゼン・チュアンリクソン・オプト電子機器株式会社
2010年に設立され,我々は,研究開発,生産,販売後のサービス,技術サービスを提供統合した光通信機器会社です.我々は高品質な製品を提供します.,光ファイバーコネクタの生産で発生する技術上の問題に対する効果的な解決策を提供する無料の技術サポート.
私たちは工場です
MOQ 1本
ええ,サンプルを提供します.
DHLやFedExで4~6日以内に送ります. 注文量によって調整されます.
T/TとT/Lを含む事前支払いまたは複数の支払い方法
1年間の保証で無料修理 (消耗品を除く). 保証後,アクセサリーはコストで提供されます.
はい,私たちは顧客の要求に応じてカスタマイズされたサービスを提供します.
製品のハイライト
24 ポジションの高効率 LC APC 研磨治具。耐久性に優れた硬化S136鋼製。リターンロス≧60dB、挿入損失≦0.20dB、ファーストパス歩留まり98～100%を達成。 CLX-02EおよびSFP-550マシンと互換性があります。
