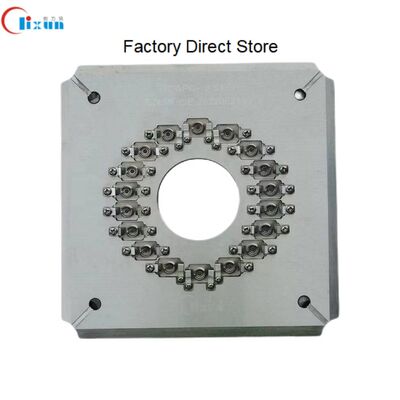

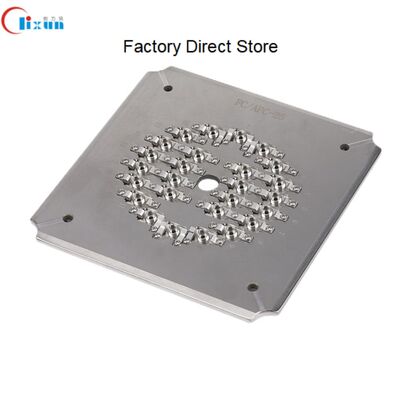

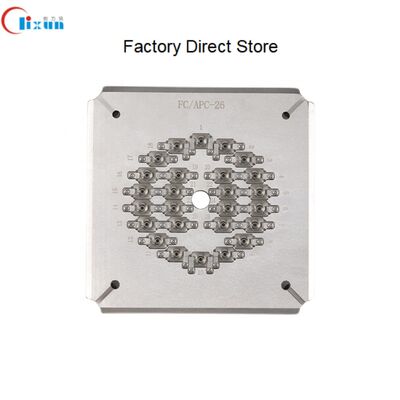

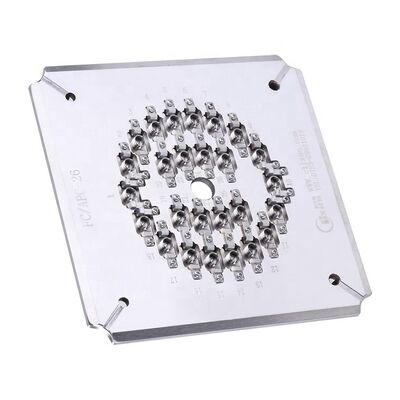

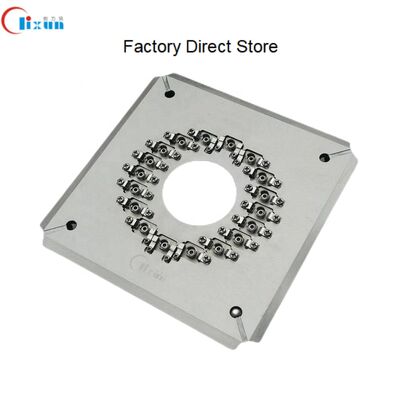

硬化ステンレス鋼FC APC 光ファイバー 18/26 ポート 挿入損失 ≤0.20dBの磨き装置
製品詳細
| 正味重量: | 1.3 kg | 繊維の数: | 18/26 |
|---|---|---|---|
| サイズ: | 174mm×174mm×26mm | 材料: | 硬化ステンレス鋼 |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB （PC） ≥60dB （APC） |
| フェルールの直径: | 2.5mm | 容量: | 24極、32極、36極 |
| 終り表面: | パソコン | コネクタの種類: | FCのPC |
| 曲率半径: | 5-25mm (UPC)、5-12mm (APC) | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | 角度: | 8.00+/-0.50° (APC) |
| ファーストパスの歩留まり: | 98%～100% | ||
| ハイライト |
硬化ステンレス研磨治具,18/26ポートファイバー研磨治具,挿入損失 ≤0.20dB 光ファイバ研磨ホルダー |
||
製品説明
- 特別にFC/PCコネクタ用に設計された
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルごとに 24, 32,または 36 つのコネクタを磨く
- 終面質の初回出産率は98%~100%に達する
- 各コネクタの独立圧縮を持つIPC構造
- 干渉 ≥98% (通常 IEC 標準では 100%) で合格率
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を大幅に延長します
| モデル | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 適用する | 組み立てたFCPCコネクタを磨き | 組み立てたFCPCコネクタを磨き | 組み立てたFCPCコネクタを磨き |
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
硬化ステンレス鋼構造の高精度 FC APC ファイバー研磨治具。卓越したパフォーマンスで 1 サイクルあたり 18/26 個のコネクタを研磨します: ≤0.20dB の挿入損失、≥60dB の APC リターンロス。独立した圧縮、98 ～ 100% の初回通過歩留まり、カスタム治具オプションを備えています。
