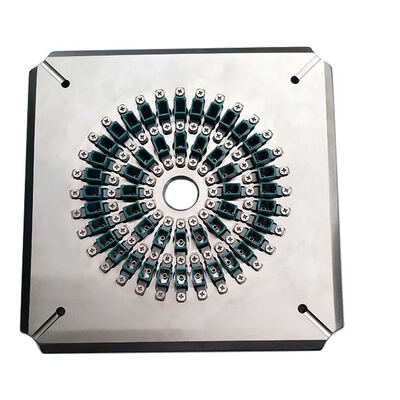

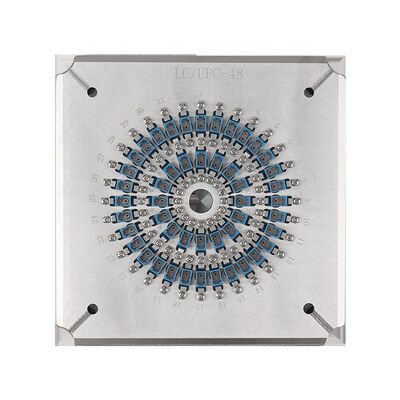

高効率の磨きのために硬化ステンレス鋼の48ポートLCPC光ファイバーポーリングジグ
製品詳細
| タイプ: | 光ファイバーコネクタ研磨治具 | 寸法: | 174*174*26mm |
|---|---|---|---|
| 正味重量: | 1.3 kg | 材料: | 硬化ステンレス鋼 |
| 繊維の数: | 48 | フェルールの直径: | 1.25mm |
| 容量: | 48 ポジション | 挿入損失: | ≤0.20dB |
| リターンロス: | ≥55dB (PC) | 終り表面: | パソコン |
| コネクタの種類: | LCパソコン | 曲率半径: | 5-25mm |
| 頂点オフセット: | 0～50μm | 繊維の高さ: | -100～+50μm |
| 角度: | 8.00+/-0.50° | ||
| ハイライト |
48ポート研磨治具,硬化ステンレス鋼繊維研削治具,高性能光ファイバー研磨治具 |
||
製品説明
- 特別にLC/PCコネクタ用に設計された
- シンプルで柔軟な操作で簡単にジグ変更
- 高効率: サイクルあたり最大48コネクタを磨く
- 終面質の初回出産率は98%~100%に達する
- 各コネクタの独立圧縮を持つIPC構造
- 干渉 ≥98% (通常 IEC 標準では 100%) で合格率
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を延長します
| モデル | LC-UPC-24 | LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | LC PC | LC PC | LC PC |
| 末面 | PC | PC | PC |
| フェルル直径 | 1.25mm | 1.25mm | 1.25mm |
| 容量 | 24 ポジション | 40 ポジション | 48 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 適用する | 組み立てられたLCPCコネクタを磨く | 組み立てられたLCPCコネクタを磨く | 組み立てられたLCPCコネクタを磨く |
材料:ステンレススチールS136
寸法: 174×174×26mm
純重量: 1.5 kg / 総重量: 2.0 kg

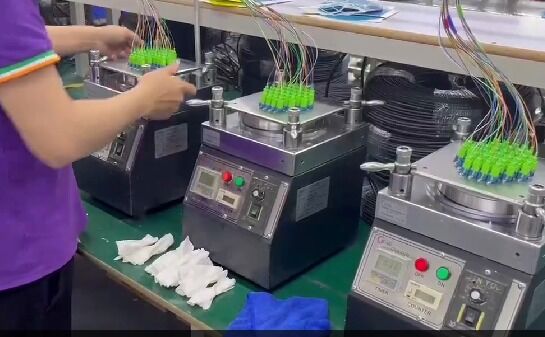

適した機械: CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
2010年に設立され,我々は,研究開発,生産,販売後のサービス,技術サービスを提供統合した光通信機器会社です.我々は高品質な製品を提供します.,全面的な販売後サポートと 無料の技術支援を ファイバーオプティックコネクタの生産課題に
製品のハイライト
48 個の LC/PC コネクタを 1 サイクルで 98 ～ 100% の初回歩留まりで研磨します。硬化ステンレス鋼により耐久性が保証されます。 ≤0.20dBの挿入損失と≧55dBのリターンロスを達成。 2年間の保証。
