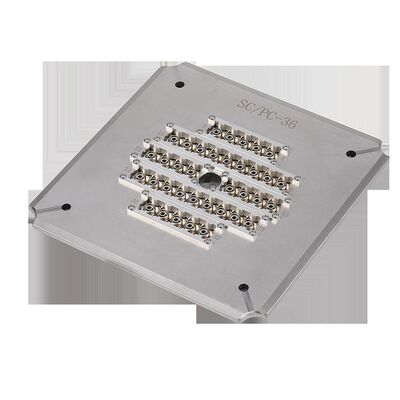

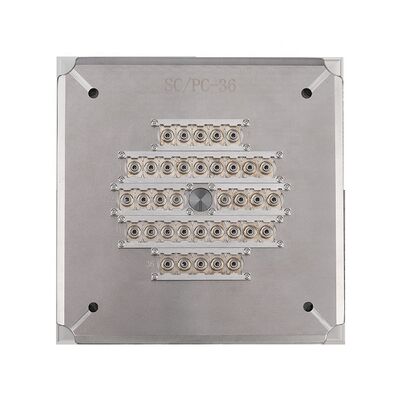

36 ステンレス鋼 高効率のFC UPC ファイバーコネクタ ポーリングジグのためのポーリング装置
製品詳細
| タイプ: | 繊維光学の生産機械 | サイズ: | 174*174*26mm |
|---|---|---|---|
| 材料: | ステンレス鋼 | フェルールの直径: | 2.50 mm |
| 繊維の数: | 36 | コネクタの種類: | FCのPC |
| 終り表面: | パソコン | 容量: | 36 ポジション |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥55dB (PC) |
| 正味重量: | 1.5キログラム | 総重量: | 2.0キログラム |
| 曲率半径: | 5-25mm | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | ||
| ハイライト |
36 ポジション研磨治具,ステンレスファイバーコネクター研磨治具,高能率FC UPC研磨治具 |
||
製品説明
- FC/PCおよびFC/UPCコネクタ用に特別設計
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルあたり最大24,32,または36個のコネクタを磨く
- 最終面の品質の初合格率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉 ≥98% (100% IEC 標準の典型) で合格率
- PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を大幅に延長します

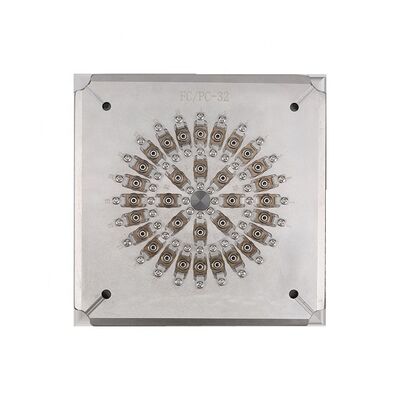

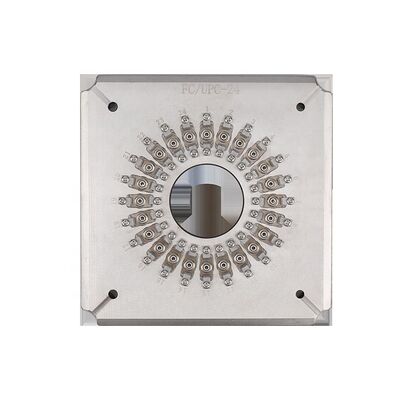

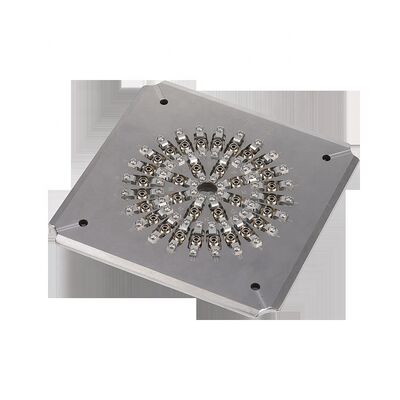

| モデル | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 32 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| 適用する | 組み立てたFCPCコネクタを磨き | ||
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
安定性の高い FC/UPC 研磨ジグは、1 サイクルあたり 36 個のコネクタを初回パス歩留まり 98 ～ 100% で研磨します。耐久性を高めるために硬化ステンレス鋼製。交換可能な部品、1 年間の保証、カスタム オプションが特徴です。
