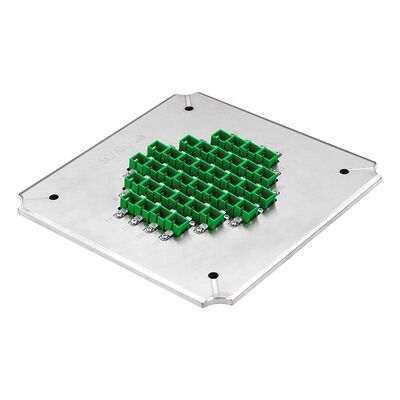

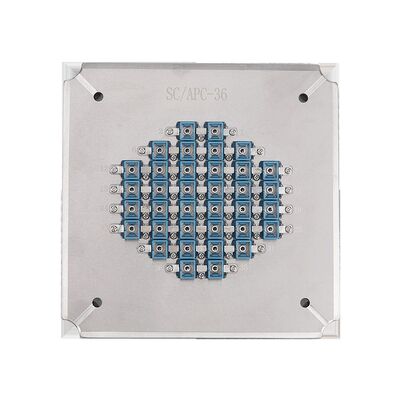

36 ポジション APC用の硬化ステンレス鋼S2316の光ファイバーポーリングジグ
製品詳細
| タイプ: | 光ファイバーの磨き用ジグ | 材料: | 硬化ステンレス鋼2316 |
|---|---|---|---|
| コネクタの種類: | sc apcのコネクター | サイズ: | 174*174*26mm |
| フェルールの直径: | 2.50mm | 正味重量: | 1.5キログラム |
| 総重量: | 2.0キログラム | 繊維の数: | 36 ポジション |
| 挿入損失: | ≤0.20dB | リターンロス: | ≥60dB (APC) |
| 終り表面: | APC | 容量: | 36 ポジション |
| 曲率半径: | 5-12mm | 頂点オフセット: | 0～50μm |
| 繊維の高さ: | -100～+50μm | ||
| ハイライト |
36 ポジション研磨治具,硬化ステンレス鋼 S2316 光ファイバー研磨治具,APC リターンロス ≥60dB ファイバー研磨プレート |
||
製品説明
高安定性繊維磨き具 優れた表面質で 耐磨鋼 S2316 で製造され 寿命が長くなりますLCコネクタの種類と,顧客の要求に合わせて調整可能.

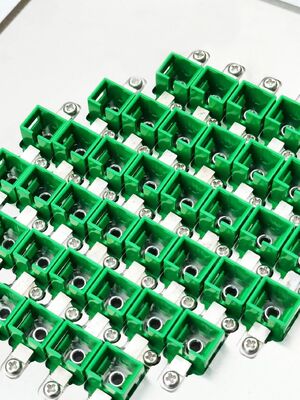

- 簡単なジグ交換メカニズムを持つSC/APCコネクタのために設計された
- 高効率: サイクルあたり最大36個のコネクタを磨く
- 終面質の初回出産率は98%~100%に達する
- 各コネクタの独立圧縮を持つIPC構造
- APCの返却損失 ≥60dB,挿入損失 ≤0.20dB (典型)
- 延長使用寿命のための交換可能なアクセサリー
| モデル | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | SC UPC | SC APC | SC APC |
| 末面 | UPC | APC | APC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 24 ポジション | 26 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥50dB (UPC) | ≥60dB (APC) | ≥60dB (APC) |
| 材料 | ステンレス鋼 S136 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 体重 | 1純5kg/ brutto2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
FC/PCコネクタ用の 24,32 と 36 位置の構成で,同じ高品質の構造と性能基準で提供されています.
| モデル | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| コネクタタイプ | FCPC | FCPC | FCPC |
| 末面 | PC | PC | PC |
| 返済損失 | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
高品質の表面磨き 白い斑点や傷跡がなく 繊維の縁がはっきり見える
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
シェンゼン・チュアンリクソン光電子機器株式会社 (株) は,2010年に設立され,研究開発,生産,通信機器を統合する光通信機器会社です.販売後サービスと技術サービス.
製品のハイライト
高効率の SC APC 研磨治具は、1 サイクルで 36 個のコネクタを研磨します。耐久性を高める硬化 S2316 スチール、98% 以上の歩留まりを実現する IPC 構造を特徴とし、≧60dB のリターンロスと≦0.20dB の挿入損失を達成します。 1年間の保証。
