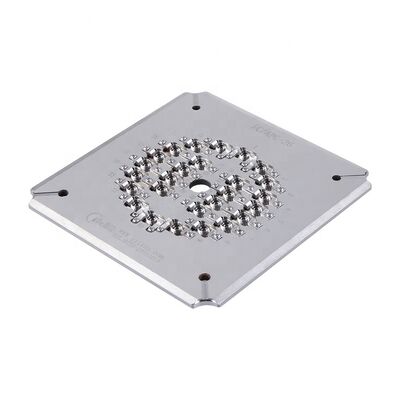

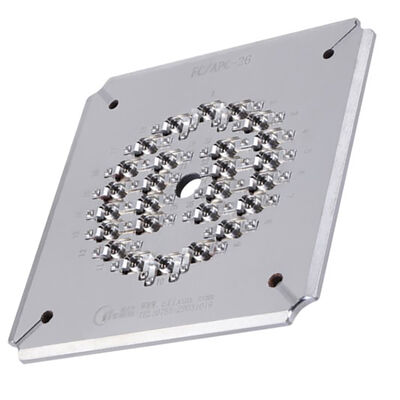

高効率の光ファイバーポリスティングジグのためのステンレス鋼26ポートFC APCポリスティング装置
製品詳細
| 正味重量: | 1.3kg | 寸法: | 174*174*26mm |
|---|---|---|---|
| 材料: | ステンレス鋼 | コネクタの種類: | FC APC コネクタ |
| 総重量: | 1.5kg | パッケージの寸法: | 220*220*100mm |
| 繊維の数: | 26 | フェルールの直径: | 2.5mm |
| 容量: | 26 ポジション | 挿入損失: | ≤0.20dB |
| リターンロス: | ≥60dB (PC) | 曲率半径: | 5-12mm |
| 頂点オフセット: | 0～50μm | 繊維の高さ: | -100～+50μm |
| 角度: | 8.00+/-0.50° | ||
| ハイライト |
ステンレス研磨治具,26ポートFC APC研磨治具,高性能光ファイバー研磨治具 |
||
製品説明
- 特別にFC/APCコネクタのために設計された
- シンプルで柔軟な操作で簡単にジグ交換
- 高効率: サイクルごとに 18, 26,または 36 つのコネクタを磨く
- 終面質の第一通過出産率は98%~100%に達します
- 各コネクタの独立圧縮を持つIPC構造
- 干渉 ≥98% (通常 IEC 標準では 100%) で合格率
- APCの返却損失 ≥60dB,挿入損失 ≤0.20dB (典型)
- 交換可能なアクセサリーは使用期間を大幅に延長します
| モデル | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| ブランド | CLX | CLX | CLX |
| コネクタタイプ | FC APC | FC APC | FC APC |
| 末面 | APC | APC | APC |
| フェルル直径 | 2.5mm | 2.5mm | 2.5mm |
| 容量 | 18 ポジション | 26 ポジション | 36 ポジション |
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| 返済損失 | ≥60dB (PC) | ≥60dB (PC) | ≥60dB (PC) |
| 適用する | 組み立てたFC APCコネクタを磨き | ||
| 材料 | ステンレス鋼 | ||
| サイズ (L*W*H) | 174*174*26ミリ | ||
| 純重量/総重量 | 1.5kg / 2.0kg | ||
| 適した機械 | CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械 | ||
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
ステンレス鋼構造の 26 ポート FC APC 研磨治具。高効率設計により、1 サイクルあたり最大 26 個のコネクタを初回通過歩留まり 98 ～ 100% で研磨します。交換可能なコンポーネント、≥60dB のリターンロス、および 1 年間の保証が特徴です。カスタムオプションも利用可能。
