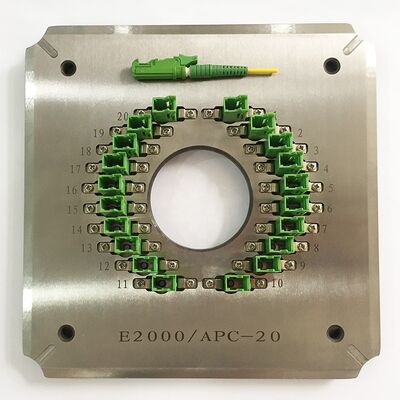

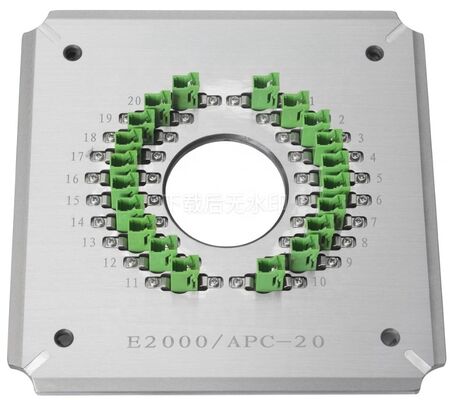

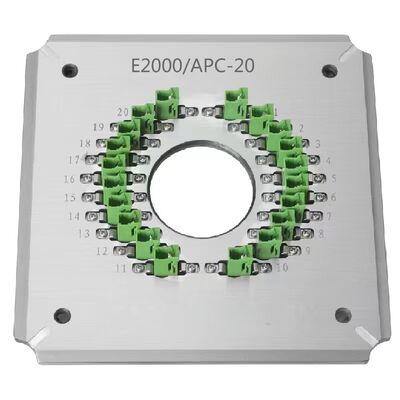

Name: E2000/APC20 ステンレス鋼 S136 建設用 FTTH 用のポート光ファイバーポーリング装置
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: E2000/PC-20、E2000/PC-20
Price: 405.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

材料: ステンレス鋼 S136

寸法: 174mm×174mm×26mm

重さ: 1.2KG

繊維の数: 24

フェルールホルダーサイズ: 2.5mm

コネクタの種類: FCのPC

終り表面: パソコン

フェルールの直径: 2.5mm

容量: 24 ポジション

挿入損失: ≤0.20dB

リターンロス: ≥55dB (PC)

曲率半径: 5-25mm

頂点オフセット: 0～50μm

繊維の高さ: -100～+50μm

角度: 8.00+/-0.50°

ハイライト:

ステンレス S136 研磨治具

E2000/APC20ポート研磨治具

FTTH用研磨ホルダー

基本情報

起源の場所: 広東省、中国

ブランド名: Chuanglixun

モデル番号: E2000/PC-20、E2000/PC-20

お支払配送条件

ギャラリー

E2000/APC20 ステンレス鋼 S136 建設用 FTTH 用のポート光ファイバーポーリング装置

製品の説明

E 2000/APC20 FTTH 用のポート光ファイバーポーリング装置

製品概要

この高安定性繊維磨き装置/ジグは,E2000/PC-20コネクタのための卓越した表面品質を提供します.FTTH アプリケーションで長寿命と信頼性の高い性能を保証します.

主要な特徴

特別にE2000/PC-20コネクタのために設計された
シンプルで柔軟な操作で簡単にジグ変更
高効率: サイクルあたり最大20個のコネクタを磨く
終面質の第一通過の出力は98%~100%に達する
各コネクタの独立圧縮を持つIPC構造
干渉 ≥98% (通常 IEC 標準では 100%) で合格率
PC リターン損失 ≥55dB,挿入損失 ≤0.20dB (典型)
交換可能なアクセサリーは使用期間を大幅に延長します

テクニカル仕様

モデル	FC-PC-24	FC-PC-32	FC-PC-36
ブランド	CLX	CLX	CLX
コネクタタイプ	FCPC	FCPC	FCPC
末面	PC	PC	PC
フェルル直径	2.5mm	2.5mm	2.5mm
容量	24 ポジション	32 ポジション	36 ポジション
挿入損失	≤0.20dB	≤0.20dB	≤0.20dB
返済損失	≥55dB (PC)	≥55dB (PC)	≥55dB (PC)
適用する	組み立てたFCPCコネクタを磨き
材料	ステンレス鋼
サイズ (LWH)	17417426ミリ
純重量/総重量	1.5kg / 2.0kg
適した機械	CLX-02E 磨き機,Seikoh Giken SFP-550 磨き機,および同様の機械

磨き性能の結果

磨いたコネクタ・フェルール・フェイス:

高品質の表面の磨き白い斑点も傷もなく繊維の辺がはっきり見えます

挿入損失と帰還損失の試験結果:

コネクタタイプ	SM/UPC	SM/APC	MM/UPC
挿入損失	≤0.20dB	≤0.20dB	≤0.50dB
返済損失	≥55dB	≥60dB	≥30dB

ジオメトリ検査結果:

パラメータ	UPC基準	APC 基準
曲線の半径	5-25mm	5~12mm
アペックスオフセット	0〜50μm	0〜50μm
繊維の高さ	-100~+50μm	-100~+50μm
角度	n/a	8.00+/-0.50°

製造者のプロフィール

シェンゼン・チュアンリクソン光電子機器株式会社 (Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.) は,2010年に設立され,研究開発,生産,販売後サービスと技術サービス高品質の製品,包括的な販売後のサービス,光ファイバーコネクタ生産の課題に無料の技術サポートを提供しています.
