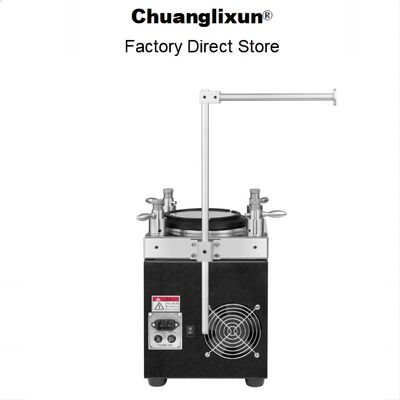

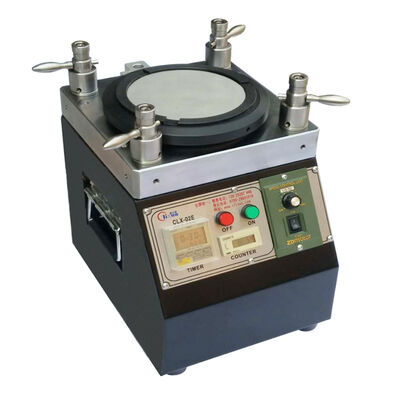

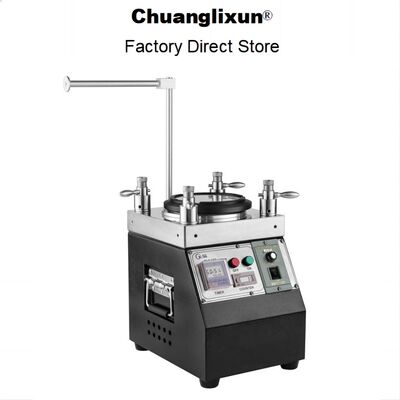

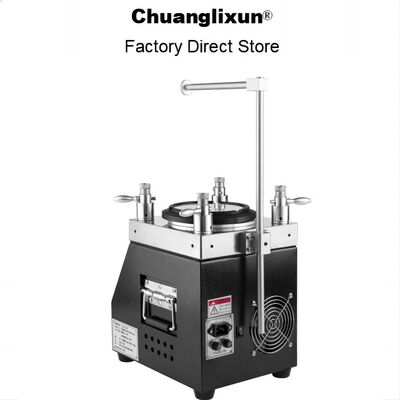

高精度光ファイバー磨き機 48 pcs MU/LC容量 98% ファーストパス出力 140RPMの調整速度
製品詳細
| 電源: | 110~220V AC 50Hz/60Hz | 正味重量: | 28kg |
|---|---|---|---|
| 機械サイズ: | 長さ240(mm)×幅240(mm)×高さ260(mm) | 相対湿度: | 15%~85% |
| 作業温度: | 摂氏10度～40度 | 磨く版のサイズ: | 127mm |
| 挿入損失: | ≤0.20dB (代表値) | リターンロス: | PC(UPC) ≧55dB、APC ≧60dB |
| 電力: | 126 W | 時間設定: | 99分99秒 (最大) |
| 研磨回転数: | 140rpm | 最大研磨能力: | MUおよびLCコネクタ用48個、SC、FC、ST用36個 |
| ファーストパスの歩留まり: | 98%～100% | 3D合格率: | >= 98% (IEC による標準値 100%) |
| 曲率半径: | 5-25mm (UPC)、5-12mm (APC) | ||
| ハイライト |
48本MU/LC容量光ファイバー研磨機,ファーストパス歩留まり98%の光ファイバー研磨機,調整可能な速度 140RPM ファイバーパッチコード研磨機 |
||
製品説明
- 高精度光ファイバー磨き装置
- 効率的な操作のために,迅速に交換する磨き用ジグ
- 惑星軌道に回転速度を調節できる磨き道 (通常は140RPM)
- 最大容量:MUとLCコネクタ48個 36個SC,FC,STコネクタ
- 高効率で98%~100%のファーストパス出力
- IPC構造各コネクタの独立圧縮を持つファイバー磨き装置
- 光ファイバーコネクタ3Dポーリング合格率 ≥98% (IECによると通常100%)
- APC回帰損失 ≥60dB,PC (UPC) 回帰損失 ≥55dB,挿入損失 ≤0.20dB (典型)
- 高品質のステンレス鋼の構造で 熱処理により 精度と耐久性が確保されます
- 優れた安定性,8〜10年の使用寿命
| パラメータ | 仕様 |
|---|---|

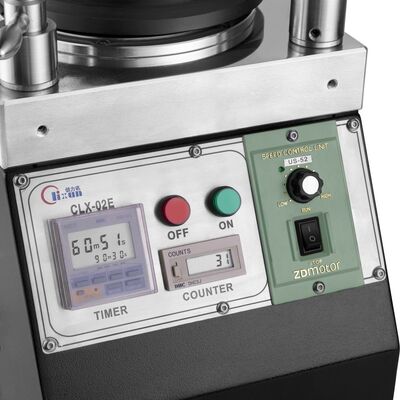

| 機械の種類 | CLX-02E |
| 製品サイズ | L 240mm × W 240mm × H 260mm |
| 純重量 | 28kg |
| 電源 | 110~230VAC 50Hz/60Hz |
| 電力 | 126W |
| 相対 の 湿度 | 15%~85% |
| 作業温度 | 8°C~45°C |
| 回転プレートの過剰 | 127mm (5インチ) |
| 時間設定 | 99分99秒 (最大) |
| 挿入損失 | ≤0.20dB (典型的な) |
| 返済損失 | PC (UPC) ≥55dB, APC ≥60dB |
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| 返済損失 | ≥55dB | ≥60dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
2010年に設立された深?? チュアンリクソン光電子機器株式会社 (Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd) は,研究開発,生産,通信機器を統合する光通信機器会社です.販売後サービスと技術サービス. 私たちは高品質の製品を販売し,良い販売後のサービスを提供するだけでなく,私たちの顧客に無料の技術サポートを提供します.光ファイバーコネクタの生産で遭遇する技術的な問題に対する効果的なソリューションを提供しています.
製品のハイライト
FTTH用高精度光ファイバー研磨機。 ≤0.20dBの挿入損失、≧55dBのリターンロス(UPC)、≧60dB(APC)を達成。 98 ～ 100% のファーストパス歩留まりで 36 ～ 48 個のコネクタを同時に処理します。耐久性のあるステンレス鋼構造、2 年間保証。
