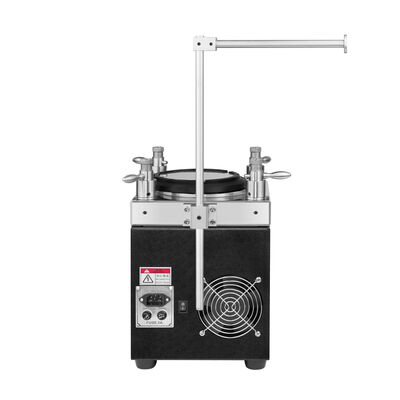

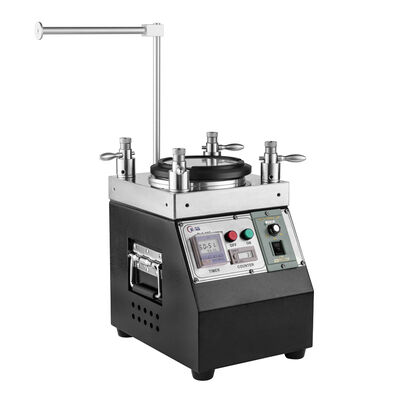

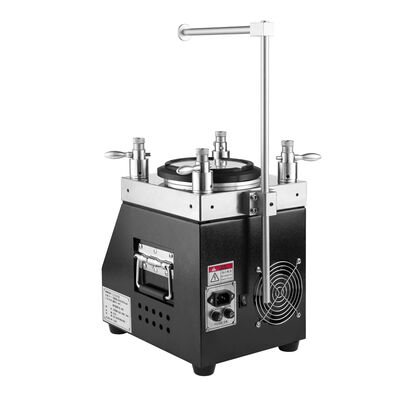

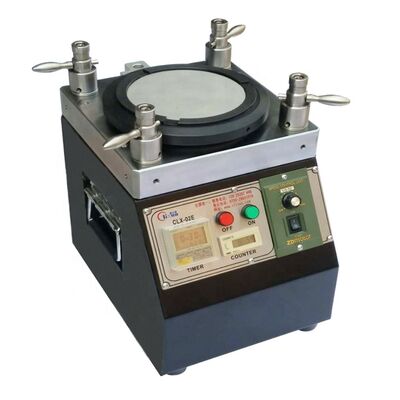

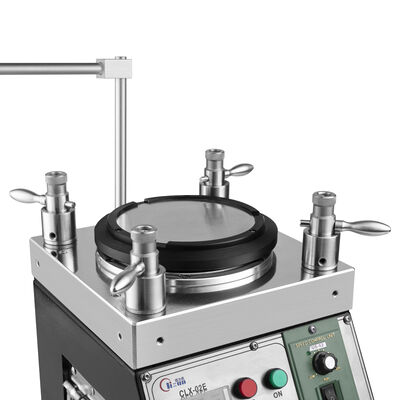

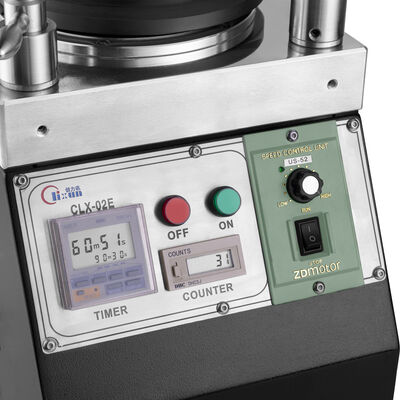

高精度光ファイバーポーリングマシン 48 pcs MU/LC 容量と 98% パッチコードの生産のためのファーストパス出力
製品詳細
| モデル: | CLX-02E | 正味重量: | 28kg |
|---|---|---|---|
| 機械サイズ: | 長さ*幅*高さ240*240*260mm | 磨く版のサイズ: | 127mm ((5インチ) |
| 磨く容量: | SC 36 max、LC 52 max | 高さプレートジャンプ: | <10um> |
| 電源入力: | AC110～230V 50Hz/60Hz | 電力: | 126w |
| 相対湿度: | 15%~85% | 作業温度: | 8℃～45℃ |
| 回転プレート速度: | 140のRPM | 圧力設定: | 21～36N/cm2 |
| 騒音レベル: | <50 dB | 挿入損失: | ≤0.20dB |
| リターンロス: | ≧55dB | ||
| ハイライト |
高精度光ファイバー研磨機,48本MU/LC容量光ファイバーポリッシャー,98%のファーストパス歩留まりパッチコード研磨機 |
||
製品説明
- 高精度光ファイバー磨き装置
- 効率的な操作のために,迅速に交換する磨き用ジグ
- 惑星軌道に回転速度を調節できる磨き道 (140RPM標準)
- 高容量: MU/LCコネクタ48個 36個 SC/FC/STコネクタ
- 特殊なファーストパス出力:98%~100% 終面品質
- 各コネクタの独立圧縮を持つIPC構造
- 3D合格率 ≥98% (IEC標準の典型100%)
- APC回帰損失 ≥60dB,PC/UPC回帰損失 ≥55dB
- 挿入損失 ≤0.20dB (典型)
- 高品質のステンレス鋼の建築 8-10年の寿命
| パラメータ | 仕様 |
|---|---|
| 機械の種類 | CLX-02E |
| 機械のサイズ | 240mm × 240mm × 260mm |
| 純重量 | 28kg |
| 電源入力 | 110~230VAC 50Hz/60Hz |
| 電力 | 126W |
| 相対 の 湿度 | 15%~85% |
| 作業温度 | 8°C~45°C |
| 回転プレート過剰 | 127mm (5インチ) |
| 時間設定 | 最長99分99秒 |
| 回転速度 | 140回転/分 |
| プレートジャンプ | < 10 μm |
| 圧力の配置 | 21 ~ 36 N/cm2 |
| 騒音レベル | < 50 dB |
| コネクタタイプ | 挿入損失 | 返済損失 |
|---|---|---|
| SM/UPC | ≤0.20dB | ≥55dB |
| SM/APC | ≤0.20dB | ≥55dB |
| MM/UPC | ≤0.50dB | ≥30dB |
| パラメータ | UPC基準 | APC 基準 |
|---|---|---|
| 曲線の半径 | 5-25mm | 5~12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| 繊維の高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
CLX-02E ファイバー研磨機は、ファーストパス歩留まり 98 ～ 100% の高精度端面研磨を実現します。最大 52 個の LC コネクタまたは 36 個の SC コネクタを同時に処理します。 IPC ホルダー技術、調整可能な速度を備え、GR-326 規格に適合します。ステンレススチール製で8～10年の耐久性があります。
