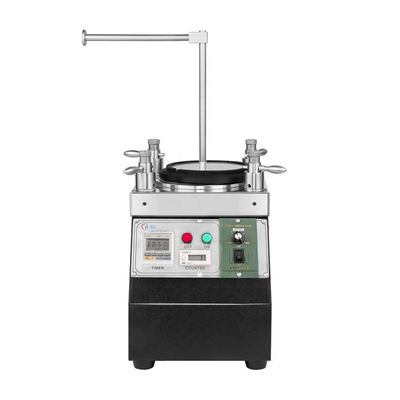

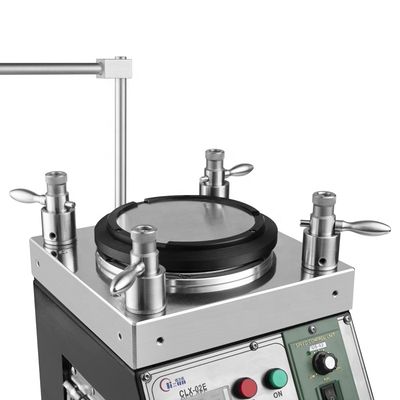

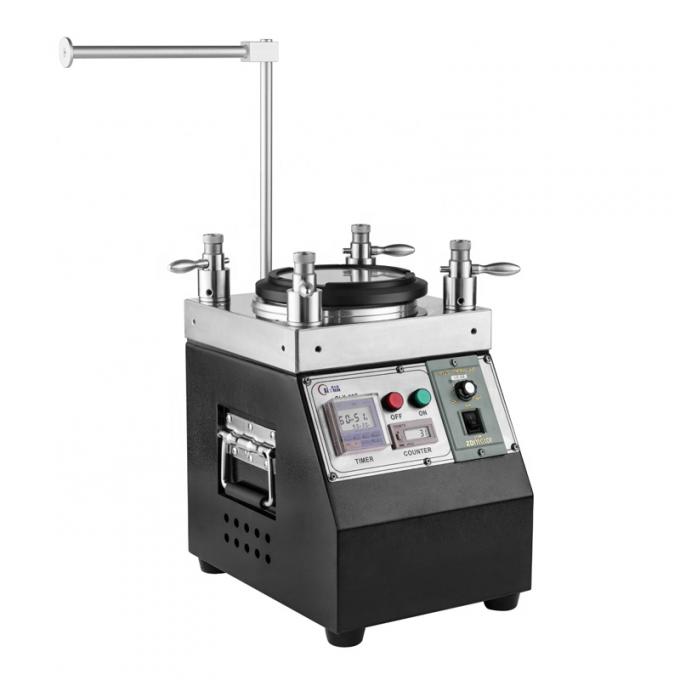

この光ファイバー研磨機は、国際的な普遍的基準と長年の実務経験に基づいており、GR-326の端面形状の要件を超え、業界最高の成果をもたらす新しいI.P.C.ホルダー技術による四隅圧縮に対応しています。1つまたは24個のコネクタを研磨する場合でも、安定したジグの取り付けとコンパクトなサイズで、一貫した結果を維持します。大量生産向けに設計されており、LC、SC、ST、FC、MTRJ、E2000などの優れたコネクタ端面を、角度研磨を含めて処理できます。
| パラメータ | 値 |
|---|---|
| 機械タイプ | CLX-02E |
| 機械サイズ | 290mm（L）×220mm（W）×340mm（H） |
| 正味重量 | 28 kg |
| 電源入力 | 110-120VAC / 220-230VAC 50Hz/60Hz |
| 消費電力 | 126 W |
| 相対湿度 | 15％-85％ |
| 動作温度 | 8℃-45℃ |
| 回転プレートの外径 | 127 mm（5インチ） |

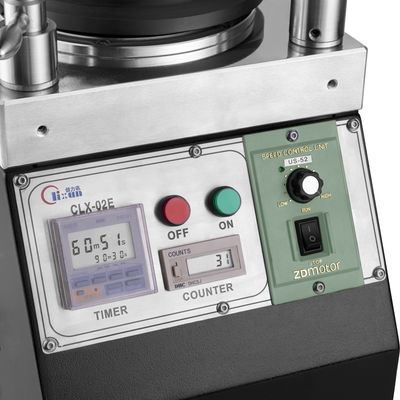

| 時間設定 | 99分99秒（最大） |
| 回転プレートの速度 | 140 rpm/分 |
| プレートの跳ね上がり高さ | < 10 μm |
| 騒音レベル | < 50 dB |

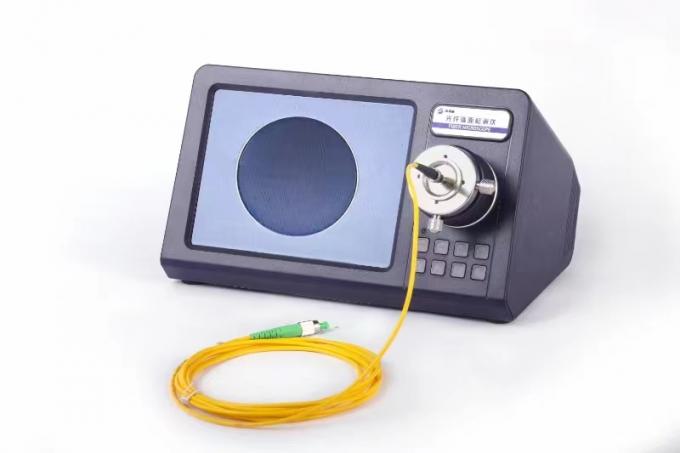

白点や傷がなく、ファイバーエッジがはっきりと見える高品質の端面研磨。
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.30dB |
| リターンロス | ≥55dB | ≥60dB | ≥30dB |

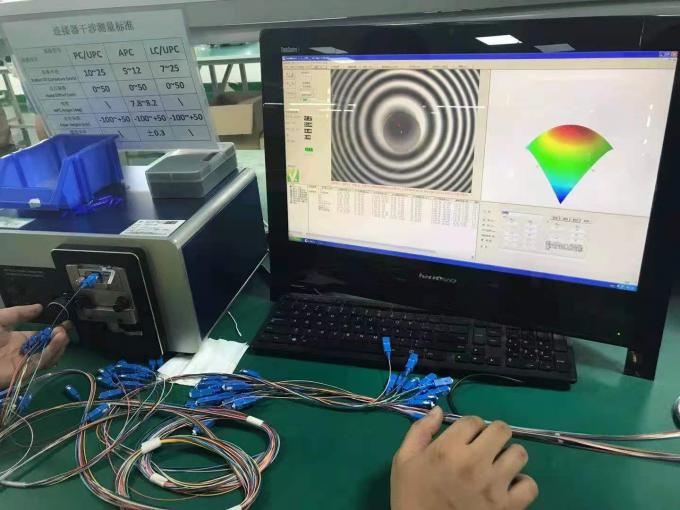

| パラメータ | UPC基準 | APC基準 |
|---|---|---|
| 曲率半径 | 5-25mm | 5-12mm |
| アペックスオフセット | 0-50μm | 0-50μm |
| ファイバー高さ | -100~+50μm | -100~+50μm |
| 角度 | n/a | 8.00±0.50° |

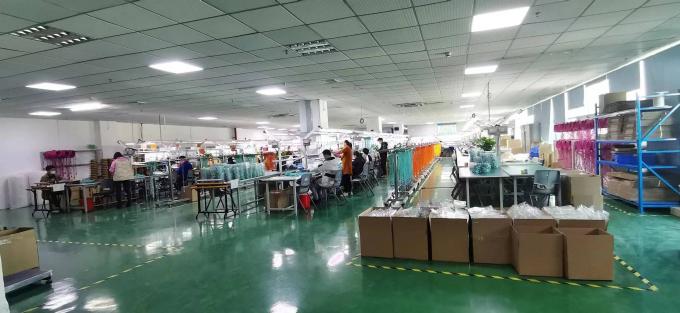

深センChuanglixun Optoelectronic Equipment Co.、Ltd.は、研究開発、生産、アフターサービス、技術サービスを統合した光通信機器会社として2010年に設立されました。高品質の製品と優れたアフターサービスを提供するだけでなく、光ファイバーパッチコードの製造で発生する技術的な問題に対するソリューションを提供し、お客様に無料の技術サポートを提供しています。
