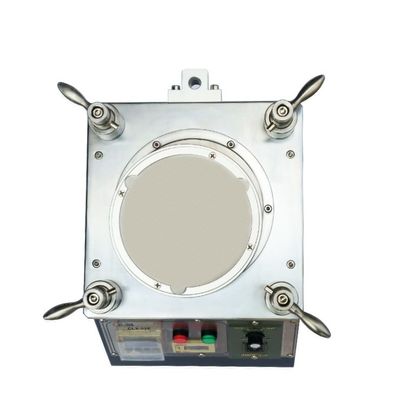

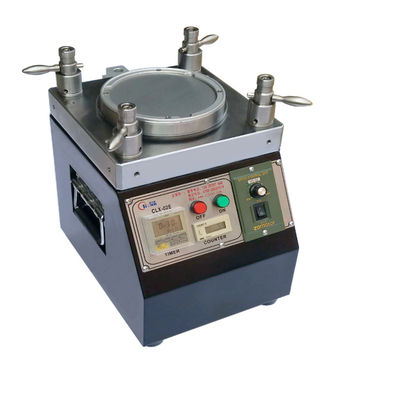

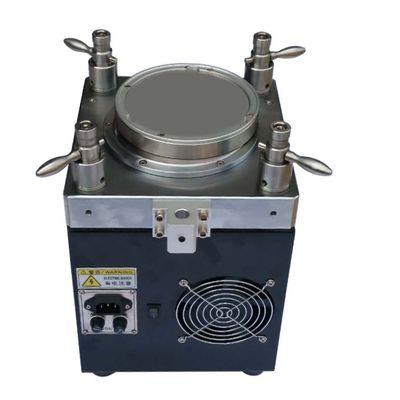

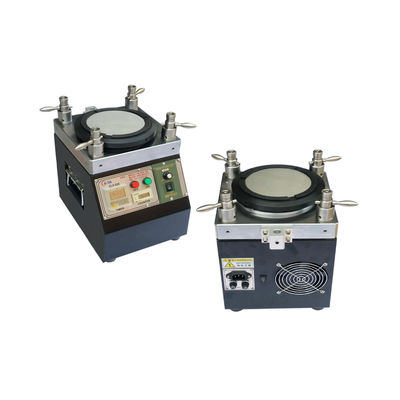

調整可能な速度140RPM、48 MU/LCおよび36 SC/FC/STコネクタ対応の高精度光ファイバー研磨機
製品詳細
| 電圧: | AC110～230V 50Hz/60Hz | 力: | 126w |
|---|---|---|---|
| 重さ: | 27kg | 寸法: | 長さ240mm×幅240mm×高さ260mm |
| コネクタタイプ: | SC/FC/ST/LC/E2000/SMA905/MU | 使用温度: | 8℃～45℃ |
| 回転プレート外径: | 127mm (5インチ) | 時間設定: | 99分99秒 (最大) |
| 回転速度: | 140のRPM | プレートのジャンピネス: | < 10="" um=""> |
| 圧力設定: | 21～36N/cm2 | 騒音レベル: | < 50="" dB=""> |
| 動作ステータスの振動: | 0.25g 5~100Hz 10分 | ステータスバイブレーションを停止する: | 0.50g 5～100Hz 10分 |
| 相対湿度: | 15%~85% | ||
| ハイライト |
調整可能な速度140RPM光ファイバー研磨機,48個のMU/LC容量パッチコード研磨機,36個のSC/FC/ST容量光ファイバーコネクタ研磨機 |
||
製品説明
- 高精度光ファイバー研磨装置
- 効率的な操作のためのクイックチェンジ研磨ジグ
- 調整可能な回転速度（通常140RPM）のプラネット軌道研磨トレイル
- 大容量：MU/LCコネクタ48個、SC/FC/STコネクタ36個
- 端面品質の98％〜100％の初回合格率

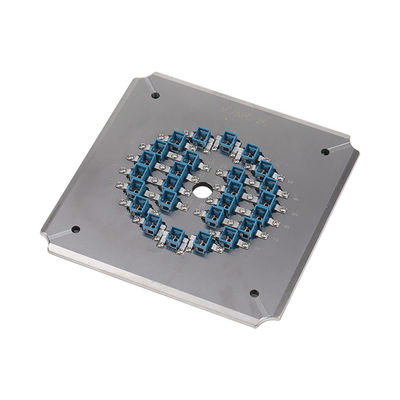

- 各コネクタに独立した圧縮を備えたIPC構造フィクスチャ
- 3D合格率≥98％（通常IEC規格あたり100％）
- APCリターンロス≥60dB、PC（UPC）リターンロス≥55dB、挿入損失≤0.20dB（標準）
- 精密さと耐久性のための熱処理ステンレス鋼構造（8〜10年の寿命）
| 仕様 | 値 |
|---|---|
| 機械タイプ | CLX-02E |
| 機械サイズ | L 240mm × W 240mm × H 260mm |
| 正味重量 | 28kg |
| 電源入力 | 110〜230VAC 50Hz/60Hz |
| 消費電力 | 126w |
| 相対湿度 | 15％〜85％ |
| 動作温度 | 8℃〜45℃ |
| 回転プレートの外径 | 127 mm（5インチ） |
| 時間設定 | 99分99秒（最大） |
| 回転プレートの速度 | 140 rpm |
| プレートの跳ね返りの高さ | < 10 μm |
| 圧力設定 | 21〜36 N/cm² |
| 騒音レベル | < 50 dB |
| コネクタタイプ | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| 挿入損失 | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| リターンロス | ≥55dB | ≥55dB | ≥30dB |
| パラメータ | UPC基準 | APC基準 |
|---|---|---|
| 曲率半径 | 5〜25mm | 5〜12mm |
| アペックスオフセット | 0〜50μm | 0〜50μm |
| ファイバー高さ | -100〜+50μm | -100〜+50μm |
| 角度 | n/a | 8.00+/-0.50° |
製品のハイライト
中国工場価格 光ファイバー研磨機 パッチコード製造機 CLX-02E 製品概要 当社の光ファイバー研磨機は、国際的な普遍的な基準と豊富な実務経験に基づいて設計されています。GR-326の端面形状要件を超えており、業界をリードする結果を得るために、新しいI.P.C.ホルダー技術による四隅圧縮を特徴としています。1つまたは24個のコネクタを研磨する場合でも、安定したジグの取り付けとコンパクトなサイズで、一貫した性能を維持します。大量生産向けに設計されており、高い生産性を実現しながら、材料を節約し、研磨コストを削減します。 主な特徴 高精度光ファイバー研磨装置 効率的な操作のためのクイックチェンジ研...
