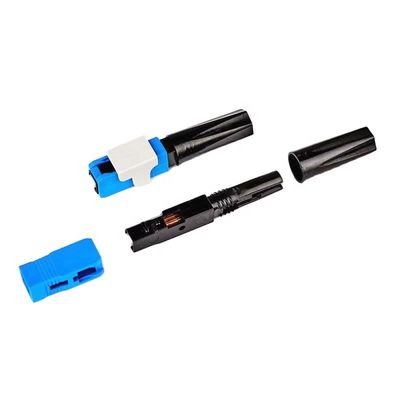

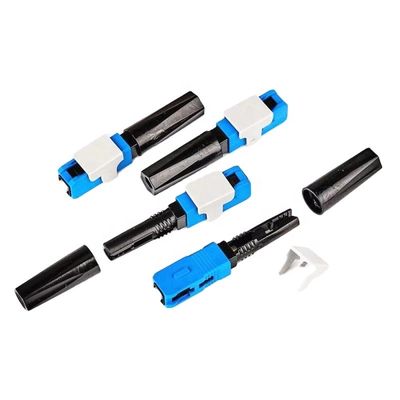

速いコネクターはインストール プロセスの間に(現場組立のコネクターか分野によって終えられる繊維のコネクター、すぐにアセンブリ繊維のコネクター)エポキシおよび磨くことを要求しない革命的な現地でインストール可能な光ファイバーのコネクター、このコネクター要求しない付着力および治癒プロセスをである。特許を取られた機械スプライス ボディの独特な設計は工場取付けられた繊維の切株を組み込み、前磨かれた陶磁器のフェルール、それらはコンピュータ/管制室の塗布の革新の上で接続するFTTxで広く利用されている。

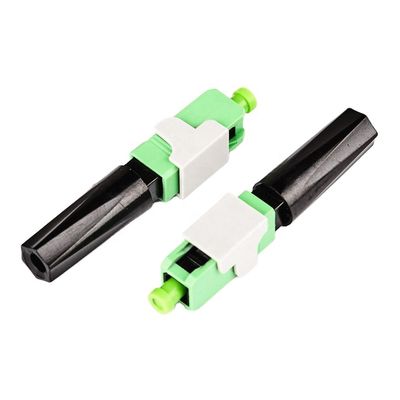

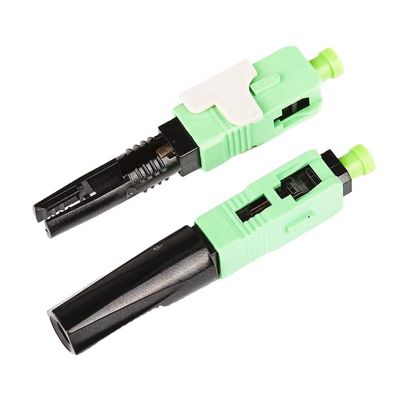

FTTHのためのザ・フィールド アセンブリSC/PC SC/APC SC/UPC速いコネクターは分野の繊維の速く、容易な終了を提供できる。選択は900ミクロンのために利用でき装置および繊維パッチ盤の分の関係を終え、作ることを取付人を許可する。このコネクター システムはエポキシのための条件を、接着剤または高価な治癒のオーブンおよび磨くことおよびfibeのederfaceの点検取除く。
Plsのノート:光学移動可能なコネクターの接続の頭部に従ってタイプを選びなさい。接続の頭部の構造形態に従って。それはFC、FC、ST、LC、MTRJ、MPO、MU、SMA、DDI、DIN4、D4のE2000さまざまなタイプに分けることができる。優秀な強さおよび安定性は(200-600gt挿入および抽出力)よい焼結させた技術を何とかやっていることができる。
特徴:
- 取付けられていた場合必要とされる特別な用具無し
- つくことおよび磨くプロセスなし
- 接続はなしでコネクター現地で作ることができる
- 30秒だけ取付けのプロセスを学ぶ必要があった
- よい高温性能およびよい密封
- 容易な取付け、アセンブリ分野で速くそして速いです
- ハイ リターンの損失および低い挿入損失
適用:
- 配線盤及びパッチ盤
- 繊維光学のパッチ・コード及びピグテール
- 電気通信網
- データ処理 ネットワーク
- FTTH (家への繊維)
- ローカルエリア・ネットワーク(LAN)
- 試験装置。
- CATV及びCCT
指定
適用ケーブル | 光ケーブル3.1 x 2.0 mmの蝶;FTTHのドロップ・ケーブル |
ブーツのタイプ | 0.9mm/2.0mm/3.0mm繊維ケーブル |
適用モデル | 単モードG652D |
繊維の直径 | 125μm (657A及び657B) |
堅いクラッディングの直径 | 250μm及び900μm |
引張強さ | -50N |
オンライン伸張の耐性検査(N) 30 | △ILの≤ 0.3dB |
機械耐久性(500回) | △ILの≤ 0.3dB |
挿入損失(db) | Maximum≤0.5DB、Mean≤0.3DB |
リターン・ロス(db) | UPC≥45DB、APC≥50DB |
アセンブリ時間 | >10回 |
堅いクラッディング クランプ力 | -8N |
成功率 | - 98% |
貯蔵/実用温度 | -40°Cへの+ 85°C |
設置方法
パッケージの細部:
このプロダクトは泡または他の衝撃の証拠材料が付いているカートンによってよく船積みの間に、または必須顧客として損傷から商品を保護するために包まれる。
