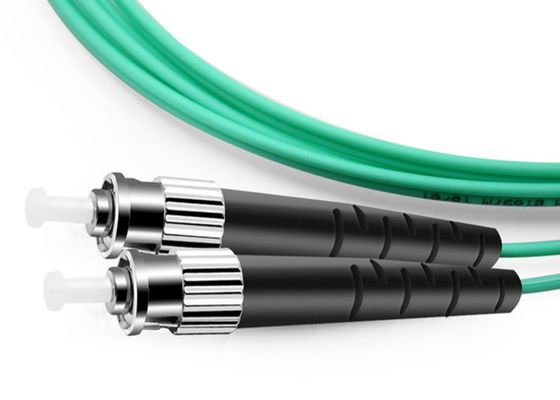

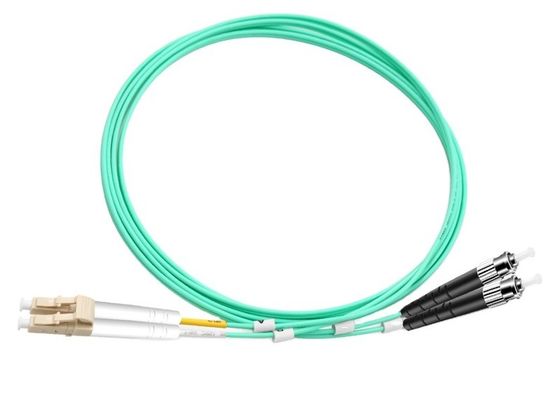

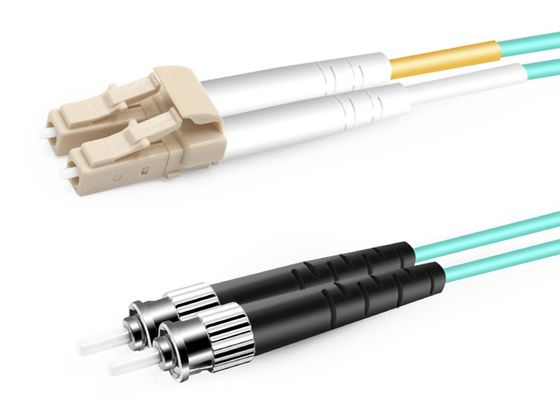

型式番号:ST/UPC-LC/UPC-SX-MMパッチ ケーブル
原産地:シンセン、中国
記述
繊維光学のパッチ・コードは低い挿入損失およびリターン・ロスを特色にする超信頼できる部品である。それらは単信か複式アパートケーブル構成のあなたの選択と来る。繊維パッチ ケーブルの広範な範囲は最新式のコネクターによってPC、UPCまたはAPCの光沢のタイプとのST、SC、LCおよびMTRJを任意に組み合わせて利用できるあなたの標準的なか注文構成に会うために終わり。
| 特徴 | 適用 |
| 低い挿入損失のハイ リターンの損失 |
繊維光学の通信網 |
| 優秀な機械持久力 | 光学アクセス ネットワーク |
| 高い信頼性および安定性 | データ処理 ネットワーク |
| 反復性およびexchangeabilityでよい | 前提取付け |
指定
| 変数 | 単一モード | 多モード | |||
| 基本 | 繊維のコネクター | FC、SC、LC、ST、MU、MTRJ、MPO | |||
| フェルールの終り表面 | PC | UPC | APC | UPC | |
| 挿入損失 | ≤0.2dB | ≤0.2dB | ≤0.3dB | ≤0.2bB | |
| リターン・ロス | ≥50dB | ≥55dB | ≥60dB | ≥35dB | |
| 陶磁器のフェルールの指定 | 125.5um同心性の偏差:<> | 127um同心性の偏差:<> | |||
| 適した繊維 | 9/125um | 50/125um、62.5/125um | |||
| 終り表面幾何学 | 湾曲の半径 | 7~25mm | 5~12mm | N/A | |
| 繊維の突起 | ≤50nm | ≤100nm | N/A | ||
| 切口の下の繊維 | ≤100nm | ≤100nm | N/A | ||
| 頂点のオフセット | ≤50um | ||||
| 機械 | Exchangeability | ≤0.2dB | |||
| 塩スプレー | ≤0.1dB | ||||
| 低下 | ≤0.2dB （1.5Mの5つの低下） | ||||
| 振動 | IL ≤0.2dB （550Hz、1.5mm） | ||||
| 反復性 | ≤ 0.1dB （1000回） | ||||
| 耐久性 | > 1000回 | ||||
| 実用温度 | -40°C | +85°C | ||||
