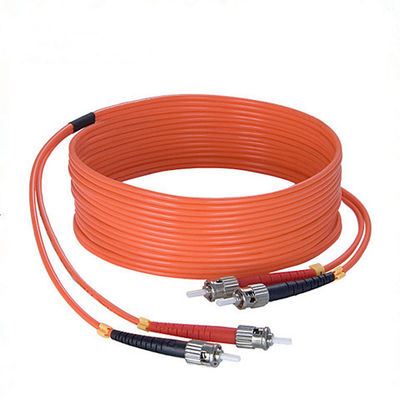

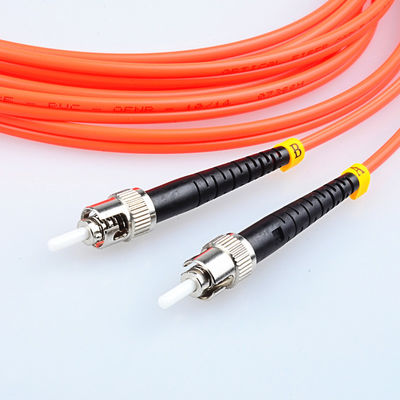

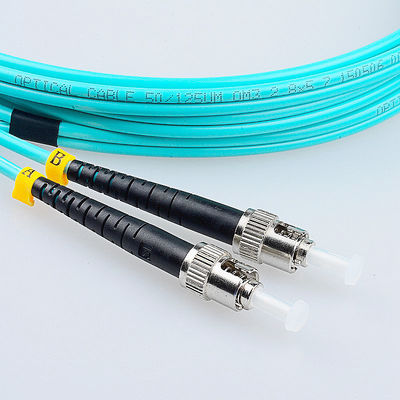

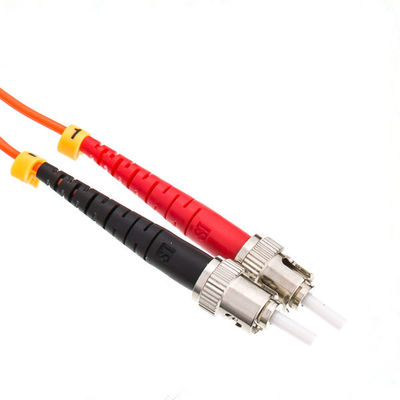

型式番号:ST/UPC-ST/UPC-MM-SXパッチ ケーブル
原産地:シンセン、中国
記述
繊維光学のパッチ・コードは低い挿入損失およびリターン・ロスを特色にする超信頼できる部品である。それらは単信か複式アパートケーブル構成のあなたの選択と来る。繊維パッチ ケーブルの広範な範囲は最新式のコネクターによってPC、UPCまたはAPCの光沢のタイプとのST、SC、LCおよびMTRJを任意に組み合わせて利用できるあなたの標準的なか注文構成に会うために終わり。
特徴
大会ROHSおよび鐘の中心GRの326中心の標準
利用できる注文構成追加料金なしで
繊維の束、リボンのファン・アウト、利用できるピグテールで利用できる
FC、LC、ST、SC、MTRJ、MU、MPO、D4、任意SMA
終り表面のフェルール:PC、UPC、APC
ポリ塩化ビニール、LSZH、OFNRの任意OFNP繊維ケーブル
郵送物の前の工場100%テスト
低い挿入損失およびハイ リターンの損失
直列化された及び個別テストの記録
適用
1. FTTH、LAN、PON及び光学CATVのローカル リング網
2. 光ファイバーの通信システム
3. 光ファイバーの試験装置
4. 光ファイバーセンサー
5. 企業および軍の適用
指定
| 変数 | 単一モード | 多モード | |||
| 基本 | 繊維のコネクター | FC、SC、LC、ST、MU、MTRJ、MPO | |||
| フェルールの終り表面 | PC | UPC | APC | UPC | |
| 挿入損失 | ≤0.2dB | ≤0.2dB | ≤0.3dB | ≤0.2bB | |
| リターン・ロス | ≥50dB | ≥55dB | ≥60dB | ≥35dB | |
| 陶磁器のフェルールの指定 | 125.5um同心性の偏差:<> | 127um同心性の偏差:<> | |||
| 適した繊維 | 9/125um | 50/125um、62.5/125um | |||
| 終り表面幾何学 | 湾曲の半径 | 7~25mm | 5~12mm | N/A | |
| 繊維の突起 | ≤50nm | ≤100nm | N/A | ||
| 切口の下の繊維 | ≤100nm | ≤100nm | N/A | ||
| 頂点のオフセット | ≤50um | ||||
| 機械 | Exchangeability | ≤0.2dB | |||
| 塩スプレー | ≤0.1dB | ||||
| 低下 | ≤0.2dB （1.5Mの5つの低下） | ||||
| 振動 | IL ≤0.2dB （550Hz、1.5mm） | ||||
| 反復性 | ≤ 0.1dB （1000回） | ||||
| 耐久性 | > 1000回 | ||||
| 実用温度 | -40°C | +85°C | ||||
