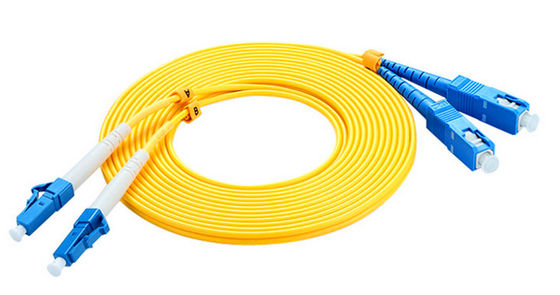

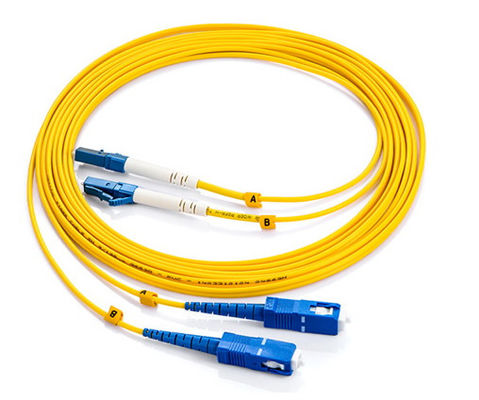

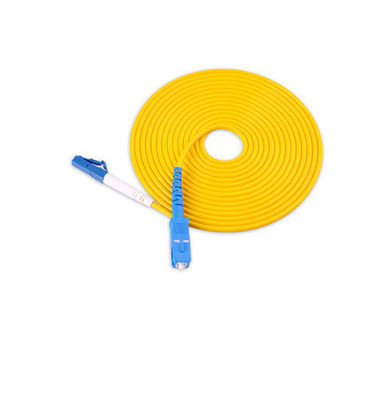

型式番号:SC/UPC-LC/UPC-SM-SXのパッチ・コード
原産地:シンセン、中国
記述
繊維光学のパッチ・コードは低い挿入損失およびリターン・ロスを特色にする超信頼できる部品である。それらは単信か複式アパートケーブル構成のあなたの選択と来る。繊維パッチ ケーブルの広範な範囲は最新式のコネクターによってPC、UPCまたはAPCの光沢のタイプとのST、SC、LCおよびMTRJを任意に組み合わせて利用できるあなたの標準的なか注文構成に会うために終わり。
右の繊維ケーブルを選ぶ方法か。
PS:次としてOM4およびOM3繊維モードの相違
1. OM4はVSCELレーザー伝達のためにとりわけ開発され、550メートルまでの10のギグ/第2リンク間隔を割り当てる（OM3と300Mと比較される）。
2。OM4のための有効な形態上の帯域幅は倍より多くOM3のそれである。
3。OM4パッチ ケーブルのためにそれはOM3のためのそれが2000 MHz.kmの間、4700 MHz.kmである。
| 指定 | 繊維Dia. （μm） | タイプ | 速いイーサネット100BASE-FX | 1ギガビットのイーサネット1000BASE-SX | 1ギガビットのイーサネット1000BASE-LX | 10Gbpsイーサネット10GBASE | 40Gbpsイーサネット40GBASE SR4 |
| OM1 | 62.5/125 | 多重モード | 2000メートル | 275メートル | 550メートル | 33メートル | 支えられない |
| OM2 | 50/125 | 多重モード | 2000メートル | 550メートル | 550メートル | 82メートル | 支えられない |
| OM3 （レーザーは最大限に活用した） | 50/125 | 多重モード | 2000メートル | 550メートル | 550メートル | 300メートル | 100メートル（SR4） |
| OM4 （レーザーは最大限に活用した） | 50/125 | 多重モード | 2000メートル | 550メートル | 550メートル | 400Meters | 150メートル（SR4） |
| 単モード | 9/125 | 単モード | 2000メートル | 1310nmの5km | 1310nmの5km | 1310nmの10km | N/A |
正しくポリ塩化ビニールLSZHおよびOFNPの間で選ぶ方法か。
繊維パッチ ケーブルは建物、工場、オフィス公園、キャンパスのような屋内適用のために等今広く利用されている。
ポリ塩化ビニールを選ぶかどうか、LSZHまたはOFNPのジャケットはケーブルをどこにによって動かそうとしているか決まる。
命令の選択
1) コネクターのタイプ:FC、SC、LC、ST
2）フェルールの終り表面:PC、UPC、APC
3）中心のタイプ:単モード（SM:多重モード9/125um） （MM:50/125umか62.5/125um）
4）ケーブルの量:単信、二重
5）ケーブルの直径:φ3.0mm、φ2.0mm、φ0.9mm
6）ケーブル長:1、2、3メートルまたはカスタマイズされる
7) ケーブル タイプ:ポリ塩化ビニール、LSZH。
