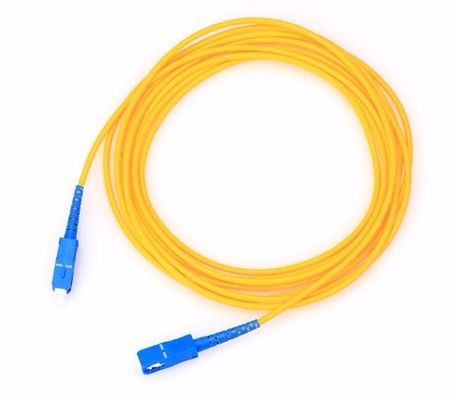

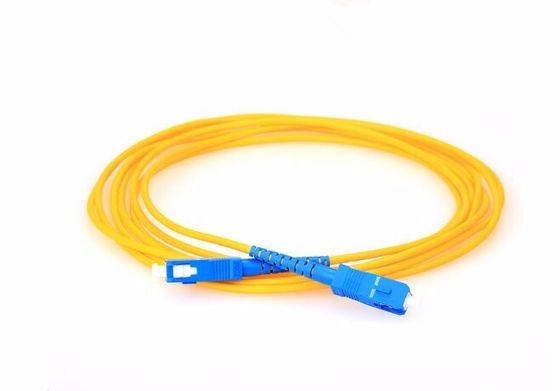

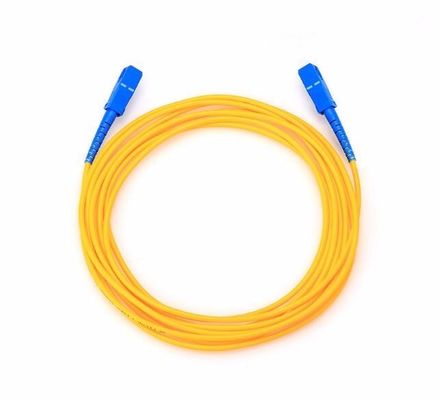

型式番号:SC/UPC-SC/UPC-SM-SXパッチ ケーブル
原産地:シンセン、中国
記述
パッチ ケーブル、パッチ・コードまたはパッチの鉛は電気である信号の旅程のための別のものに（「パッチ」） 1つの電子か光学装置を接続するまたは光ケーブルはのが常であった。異なったタイプ（コンピュータに接続されるルーターへの例えば、スイッチかスイッチ）の装置はパッチ・コードと接続される。
パッチ・コードは通常多くの異なった色で容易に区別可能であるために互いに作り出される。
適用:
*電気通信網、ギガビットのイーサネット
* CATVのビデオ、マルチメディア
*活動的な装置終了、前提取付け
*産業、軍
命令の選択:
*Patchのコードかピグテール
*Fiberのタイプ:9/125um （SM）、50/125um （MM）、62.5/125um （MM）
*Endfaceのタイプ:PC、APC、UPC
*Cable数:二重、単信
*Cable直径:0.9mm、2.0mm、3.0mm ......
*Cable長さ:カスタマイズされる
*Cable材料:ポリ塩化ビニール、LSZH、OFNR、OFNP
指定
| モード | 単モード | ||
| 関係様式 | 単信 | ||
| コネクター | SC UPCへのSC UPC | ||
| 繊維 | 9/125um | ||
| ポーランドのタイプ | UPC | ||
| 典型的な挿入損失 | ≤ 0.20 dB | ||
| 最高の挿入損失 | ≤ 0.30 dB | ||
| 繊維数 | 繊維 | 1 | |
| Colo繊維 | 色 | 青2,5 B 5/6 | |
| クラス | 繊維 | A/B （BLI A/B） G657A2 | |
| 実用温度 | ºC | -20 +65 | |
| 設置温度 | ºC | 0 +40 | |
| 保管温度 | ºC | -20 +65 | |
| 光学要素の突飛性 | % | ≤10 | |
| 光学要素の外の直径 | mm | 0,90 ±0,15 | |
| わずかなコードの直径 | mm | 2,9 ±1 | |
| 外的なコーティング | - | 熱可塑性の炎-抑制材料 | |
| 外部のコーティング色 | 色 | 最低の明るさ8,5の最高9,4と白い- 最低の飽和-最低の軽い10B最高5PB |
|
| 挿入損失 | dB | 典型的な≤0.15dB最高≤0.3dB | |
| リターン・ロス | dB | 50~ 60dB | |
