モデル:DX-LC/UPC-LC/UPC
原産地:シンセン、中国
記述

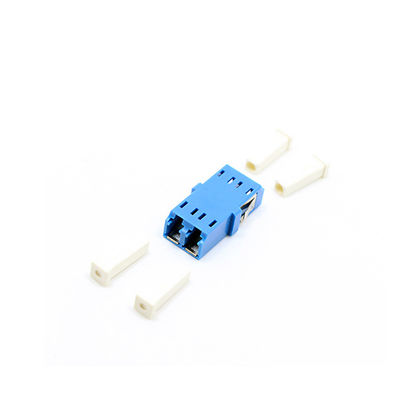

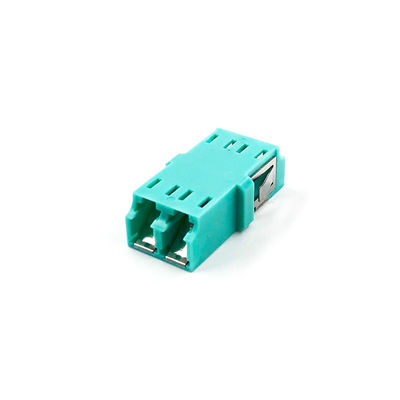

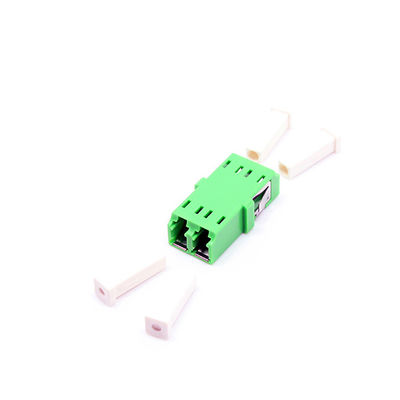

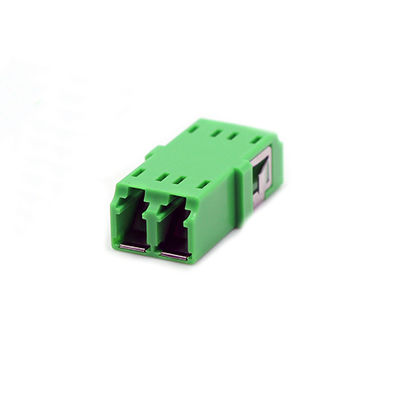

内部シャッターreeフランジが付いているLCの複式アパートのアダプターはワンピースの設計アダプターである。シャッターは自動100%、シャッター ドアの物理的な処理を要求しない。アダプターにLCのコネクターを挿入することによってアダプター ボディの中のこの統合された、引き込み式シャッターを作動できる。シャッターは自動的にそれを得ると同時にLCのコネクターを挿入する開き、閉まると同時に。従ってシャッター、それはの特別な設計が原因でコネクターを挿入する場合端の表面損傷を防ぐフェルールの端の表面に、触れない。内部シャッターはレーザーへの目の露出を防ぎ、塵および他の汚染物からの保護を提供する。
今日のネットワーキングおよびテレコミュニケーションのプラットホームで使用されてますます強力で活動的な装置が目の安全およびコネクターの清潔は絶対必要である。内部シャッターが付いているOMCのLCのアダプターはこの高まる必要性を満たすように設計されていた。
プロダクト細部
特徴
互換性があるTIA/EIA-604 FOCIS-10;TIA/EIA-568-B.3条件を超過する
IEC 61754-4の燃焼性UL94 V-0の標準に従う
フランジを付けたようになったおよびFlangelessの選択で利用できる
袖が付いている精密関係
低い挿入損失、ハイ リターンの損失
よい互換性および信頼性
大会IECおよびROHSの標準
機械次元の正確さの高精度
材料
| 部分名 | 材料 | 色 |
| ボディの収容 | PC | 青い、緑はカスタマイズした |
| 袖 | 高精度の陶磁器の袖 | 白い |
| ホックの中 | PC | 青い、緑はカスタマイズした |
| 金属板 | 青銅色の青銅 | - |
| 内部シャッター | SUS304 | - |
| カバー | ポリ塩化ビニール | 黒い |
指定
| テスト項目 | （SM-9/125） UPC | （SM-9/125） APC | MMのPC |
| 挿入損失 | ≤0.2dB （標準等級）;≤0.1dB （優れた等級）; | ||
| リターン・ロス | ≥50 dB | ≥60 dB | ≥35 dB |
| 耐久性（合う1000） | 最高0.1dB。 | ||
| 回収力（g/f） | 2.0N | 5.9N （200gf | 600gf） | ||
| 貯蔵の臨時雇用者（℃） | -40~+85 | ||
環境および機械
| 特性 | テスト条件 | 一致 | 試験結果 |
| 振動 | 10-55Hz、1.5mm、60min | IEC61300-2-1 | ≤0.2dB |
| 合う耐久性 | 合う1000は合うあらゆる25をきれいにする。 | IEC61300-2-2 | ≤0.2dB |
| 影響 | 1.5mの8つの低下 | IEC61300-2-6 | ≤0.2dB |
| 連結のメカニズムの強さ | 40N、10Min、L=22-28cm | IEC61300-2-12 | ≤0.2dB |
| 温度の循環 | 40ºCへの+75ºC、40の周期 | IEC61300-2-22 | ≤0.2dB |
| 温度の湿気の循環 | 40ºC、95%、96Hr | IEC61300-2-21 | ≤0.2dB |
| 実用温度 | -40ºCへの+85ºC | ≤0.2dB | |
| 保管温度 | -40ºCへの+85ºC |
≤0.2dB
|
適用
パッチ盤、ODFおよび他の光学接続。
光学ネットワークの分界および放射能観測地点
高さライト
塵およびレーザーの保護設計
新しいワンピースの収容の設計は超音波溶接タイプ構造の不在によるアダプターの破損を防ぐ。
