FCの繊維光学のコネクターはFC繊維のコネクターを分ける
モデル:SX-SM-FC
原産地:シンセン、中国
記述
1. 連続的で軽い道を形作ることができる。
2. 反復可能な処理。
3. それは活動的なか受動装置に接続することができる。
4. システムおよびメートルが付いている移動可能な関係。
5. それは長距離中継線ライン ネットワーク、人、アクセス ネットワーク、光ファイバーCATVネットワーク、光ファイバーのデータ網、DWDMシステム、等のような光通信、光学センサーおよび他の光学適用分野で広く利用されている。それは現在最も使用された光学受動装置である。
基本原則および特徴

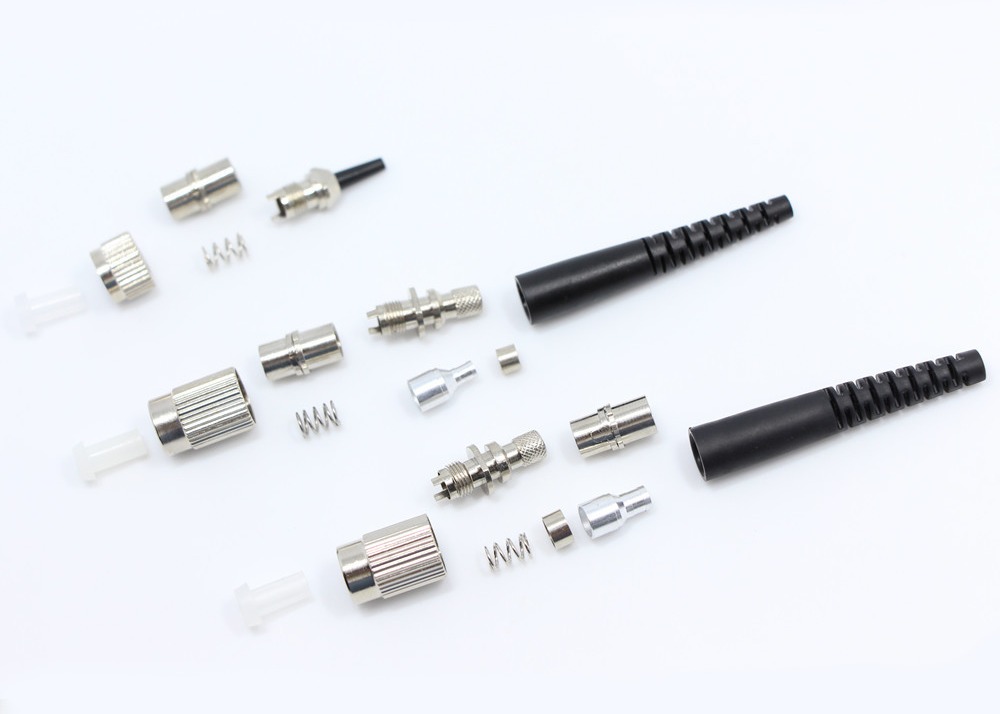

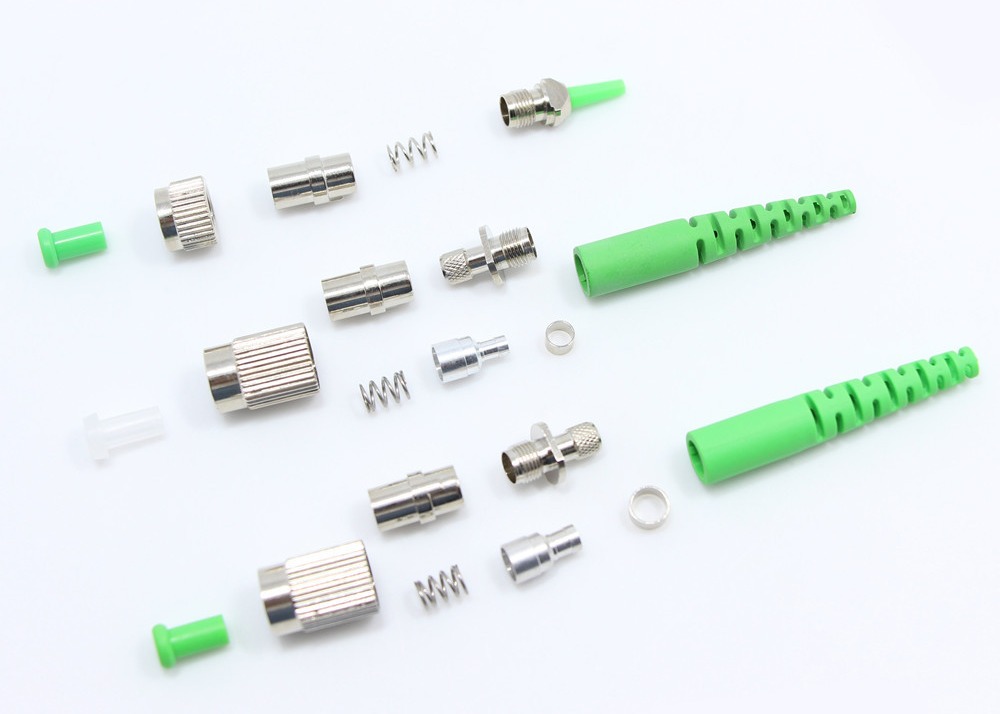

1. 繊維光学のコネクターは構造に従って3部に分けることができる:（1）陶磁器の挿入物、（2）関係の構造（部分で構成される）、（3）光ファイバーケーブル。
2. 繊維光学のコネクターは端の表面形に従ってPCおよびAPCに分けられ、APCのコネクターの端の表面は一般に傾斜の8度に地上である。
3. 繊維光学のコネクターはFC、SC、ST、MU、LC、MT-RJ、MPO、短いピン シリーズを等つなぐMPXに分けられる。
4. 陶磁器の粉砕の端の表面に従って:PC及びAPC
5. 一般的なコネクターのタイプに従って繊維はに分けられる:多重モード単一モード
6. 光ファイバーのコネクター ケーブルのサイズに従って:Ø3.0mmの破片2.0mmおよび0.9mm
指定
| 変数 | 単位 | FC、SC、LC | ST、MU | MT-RJ、MPO | |||||||
| SM | MM | SM | MM | SM | MM | ||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | ||
| 挿入損失 | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 |
| リターン・ロス | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥50 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 |
| 作動の波長 | nm | 1310,1550 | 1310,1550 | 1310,1550 | |||||||
| Exchangeability | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| 振動 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| 実用温度 | ℃ | -40~+75 | -40~+75 | -40~+75 | |||||||
| 保管温度 | ℃ | -40~+85 | -45~+85 | -45~+85 | |||||||
| ケーブルの直径 | mm | φ3.0、φ2.0、φ0.9 | φ3.0、φ2.0、φ0.9 | φ3.0、φ2.0、φ0.9 | |||||||
- WANs、LANs、CATV
-試験装置
-通信システム
-電気通信網
