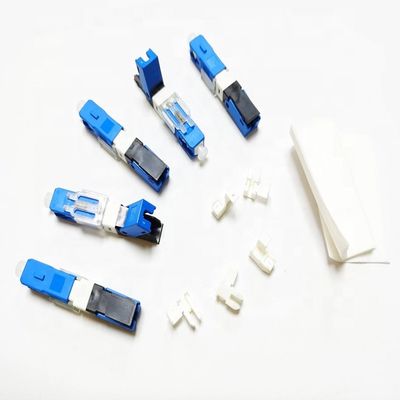

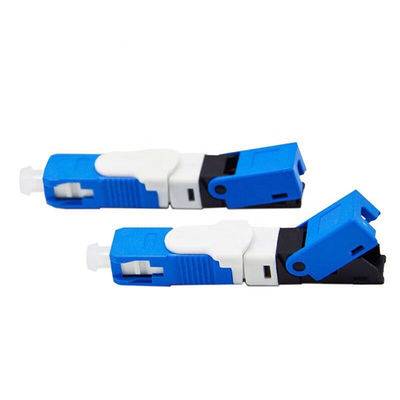

ESC250D SC UPCの速いコネクター繊維の速いコネクター
製品の説明
速いコネクターは（現場組立のコネクターか分野によって終えられる繊維のコネクター、すぐにアセンブリ繊維のコネクター）エポキシおよび磨くことを要求しない革命的な現地でインストール可能な光ファイバーのコネクターである。特許を取られた機械スプライス ボディの独特な設計は工場取付けられた繊維の切株および前磨かれた陶磁器のフェルールを組み込む。この現地アセンブリを使用して
光コネクタ、光学ワイヤーで縛る設計の柔軟性を改善することは可能であり、また繊維の終了に必要な時間を減らす。速いコネクター シリーズは既にLAN& CCTVの塗布のための建物そして床の中の光学配線のための普及した解決およびFTTHである。
指定
| 名前 | 指定 |
| 繊維のタイプ | 単一モードか多モード |
| のために適当 | 屋内か屋外FTTH |
| ケーブルの直径 | 2*3mm |
| Cermicの中心の直径 | 2.499±0.002mm |
| 陶磁器の中心の同心性 | ≤0.5um |
| プラスチック部品の材料 | PBT （主要ボディ）;PEI （内核）;ダスト・キャップ（PE） |
| ばね材料 | 304 |
挿入された端の表面
1. プラグの端の表面点検方法:400#終わりの点検器械100%テスト。
2. 地方スケッチ地図。
3. 端の表面条件。
| 地域の欠陥 | 地域A （0~25um） |
地域B （25~125um） |
地域C （125~250um） |
| 傷 | 1つの傷を繊維の中心およびwidth≤1umよりもっと割り当ててはいけない | 2つのscratchsおよびwidth≤2umを許可しなさい | 5つのscratchsおよび幅の≤ 2umを許可しなさい |
| 斑点 | 1つの斑点を繊維の中心およびdiameter≤1umよりもっと割り当ててはいけない | 2つの斑点およびdiameter≤2umを許可しなさい | 2つの斑点および直径の≤ 5umを許可しなさい |
| エプロン | 区域Bと区域C間で、開きの幅5umよりより少なくエプロンを許可しなさい;そしてエプロンの長さはの30%よりより少しである 繊維の端の周囲 |
||
挿入物の中心の端の表面3D
| PC | UPC | |
| 繊維の高さ（nm） | -100~+50 | -100~+50 |
| Radiusofの湾曲（mm） | 5~12 | 10~25 |
| 頂点のオフセット（um） | ≤50 | |
| 角度の間違い（°） | ±0.3 | |
繊維の切断長さ
別館1の環境テスト
| プロジェクト | テスト条件 | 指示しなさい | 割合の監視 |
| 高温 | 85℃、96H | ΔILの≤ 0.2dB | WIP 5pcsの任意監視 |
| 低温 | -25℃、96H | ΔILの≤ 0.2dB | |
| ループ | -25~+85℃、3.5H/Cycleの40timesループ | ΔILの≤ 0.2dB | |
| 熱く、湿気のある | 110℃、90%RHの2大気圧、96H | ΔILの≤ 0.2dB | |
| 液浸 | 43ºC、PH5.5、168H | ΔILの≤ 0.2dB |
別館2の機械テスト
| プロジェクト | テスト条件 | 指示しなさい | 割合の監視 |
| 攻撃するため | 1.8m、3軸、8回/軸 | ΔIL≤0.2dB | WIP 5pcの任意監視 |
| 振動 | 50HZへの10、45回/minの広さ0.75mm、軸3。各々の軸30min | ΔIL≤0.2dB | |
| 逆 | 間隔機械20への28cm、+ 180度、6s/時、25回 | ΔIL≤0.2dB | |
| 抗張 | プラグからの間隔は20から28cmである、 1minおよび負荷は50Nである |
ΔIL≤0.2dB |
